使用“点”选项将对象修剪或延长到点。该操作的表现针对不同对象略有不同。
- 选择对象。
- 单击“编辑”选项卡 >“剪裁”面板 >“点”以显示“剪裁点”工具栏：

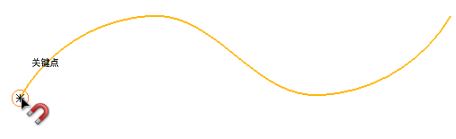

光标图标将变成磁铁，并在要剪裁的端点或边上绘制圆。
- 执行以下操作之一：
- 将对象的端点拖到新位置。对象的端点将延长或修剪到释放鼠标的位置。
- 单击线框对象上的位置。对象将从最近端点关键点剪裁回该位置。
- 在曲面上创建曲线。曲面将从最近的端点剪裁回该曲线。
如果在特定方向只有两条曲线，则不能在该方向剪裁，除非拖动曲面的端点。
可以线性或沿曲率延长曲面和曲线。

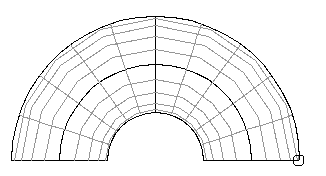

考虑下面的曲面：

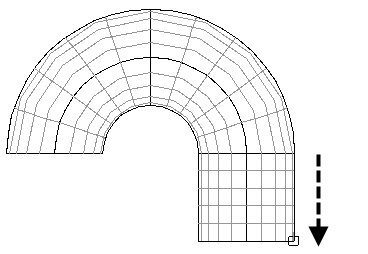

此曲面将以线性方式延长，如下所示：

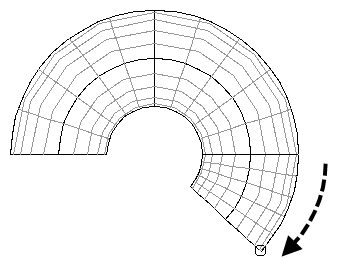

它将沿曲率延长，如下所示：
默认情况下，曲面和曲线将线性延长。要从线性改为曲率模式，请单击“线性延长”按钮
切换到“沿曲率延长”按钮
。
“下一方案”
按钮循环切换剪裁曲面上修剪边界给出的可能方案。
- 在“距离”文本方框中输入一个值，然后按 Enter 以剪裁对象。
带有标记的边或端点将被剪裁。
使用“边/端点”下拉列表可以更改边或端点。
