自定义部件绘图

若要更改部件绘图的外观和内容，您需要编辑部件绘图模板。部件绘图模板必须位于 shareddb 中才可进行修改。

可以通过以下方式将部件绘图模板增加到您的 shareddb：

• 使用提供的部件模板创建部件绘图。
• 从 C:\Program Files\Autodesk\PowerShapexxxxx\file\assembly 输入模板

  其中 xxxxx 是 PowerShape 的版本号，C 是安装 PowerShape 的磁盘号。

当模板位于 shareddb 中时，您可以按如下所示修改模板：

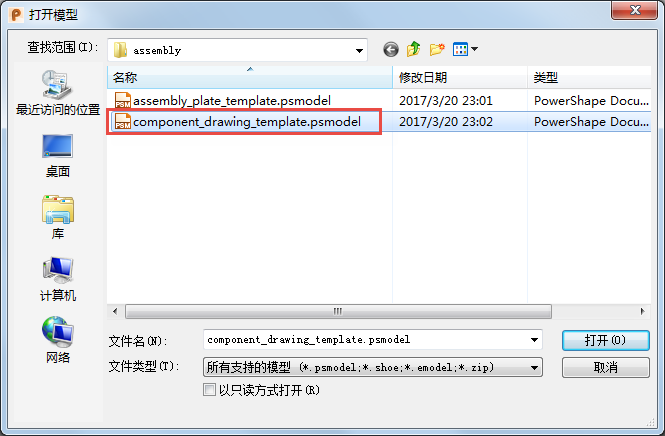

1. 选择“文件”>“打开”>“模型”。从列表中，选择部件绘图模板文件并单击“打开”。

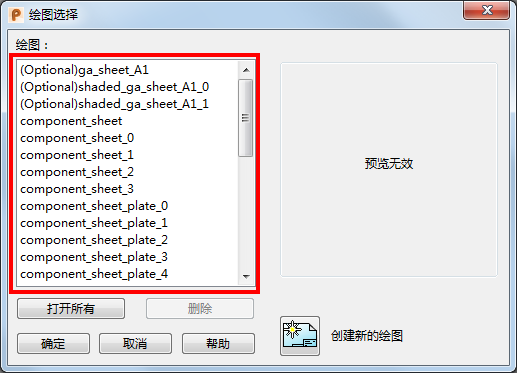

2. 单击“绘图”选项卡 >“绘图”面板 >“打开”。从列表中选择要修改的模板，然后单击“确定”：



   将会包括以下模板：默认情况下，X 表示尺寸，其范围介于 0 和 4 之间用于反映 A0 到 A4 尺寸。

   component_sheet_plate_X - 板块部件。

   component sheet_rotational_X - 旋转部件。

   component_sheet_userdefined_X - 用户定义的部件。

   component_sheet_X - 其它类型的部件。

3. 使用用于更改绘图模板的方法来自定义模板中的视图、孔规划和表位置，如下所示：
   • 如果存在以“Parameter table position”开头的文本，则参数表格放置在该位置。该表的最大高度由作为文本项目最后部分的“End”指定。
   • 对于具有修剪后长度参数的部件，如果存在以“Trimmed table position”开头的文本，将生成修剪后长度的表格。
   • 如果部件绘图模板包含具有以下前缀的绘图：

     ga_sheet

     shaded_ga_sheet

     如果选择了“部件绘图”对话框中的“创建 GA 表单”或“创建阴影 GA 表单”选项，则会创建相应的绘图。
