测量拔模角度

测量曲面和实体点的拔模角度的步骤：

1. 单击状态栏上的“计算器” 按钮。
2. 单击“测量拔模” 按钮。

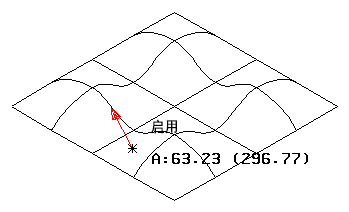

3. 将光标定位在曲面或实体上。将显示小拔模角度，且大拔模角度括在括号中。此外还会绘制表示该位置的曲面法线的箭头。



   默认情况下，仅测量曲面曲线上的位置的拔模角度。您可以通过按住 Shift 键测量曲面面片中位置的拔模角度。拔模角度从主平面到光标下曲面上点的法线进行测量。

4. 单击曲面上的位置，将拔模角度输入到表达式方框中。
