“单位和公差”选项

使用“选项”对话框的“单位和公差”页面可定义激活模型的长度和角度单位以及公差默认值。

1. 单击“文件”>“选项”>“应用程序选项”>“一般”>“单位和公差”。
2. 使用下列选项指定单位和公差设置：

• 标准 - 从下拉列表中为激活模型选择标准。您可以从以下格式中进行选择：
  • ANSI
  • BDC
  • BSI
  • DIN
  • ISO
  • JITS
  • USDD。

  所有模型都包含标准信息。系统管理员为每个安装设置默认值。这会控制所有新模型使用的标准。

  若要更改所有模型的绘图标准，请参见“更改绘图标准”。

• 长度 - 从下拉列表中选择激活模型的长度单位。选项包括：
  • 毫米
  • 英寸
  • 千分之（0.001 英寸）。
• 角度 - 从下拉列表中选择激活模型的角度单位。选项包括：
  • 度
  • 分钟
  • 秒
  • 弧度。
• 体积 - 从下拉列表中选择激活模型的体积单位。选项包括：
  • 厘升
  • 升
  • mm3
  • 立方厘米
  • m3
  • 加仑(UK)
  • 加仑(US,liquid)
  • 加仑(US,dry)
  • 盎司(UK,liquid)
  • 盎司(US,liquid)
  • 立方英尺
• 一般公差 - 输入值以指定默认公差。这会影响不具有特定公差的所有构造。此公差还会显示在状态栏上的“公差”文本框中。

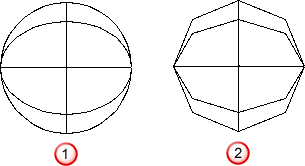

• 绘图公差 - 输入值以指定用于绘图对象的公差。在绘制对象时，此公差使您可以更改绘制的光顺程度。



  绘图公差 = 0.1

  绘图公差 = 10

修剪区域编辑公差

• 角度公差 - 输入值以指定修剪曲面时使用的公差。

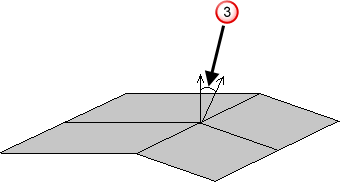

曲面不连续公差

• 角度容差 - 输入值以指定用于确定曲面在法线方向上是否包含任何不连续的公差。此公差与曲面上某点处两条法线之间的角度进行比较 。



  如果角度大于角度公差，则表示曲面在该点处不连续。

• 以不同字体显示用户选项和模型选项 - 如果被选中：
  • 适用于所有模型的选项将以斜体显示。
  • 适用于当前模型的选项仅以标准字体显示。

  如果未选中，则所有选项均以标准字体显示，以便更易于阅读。
