使用此选项卡可通过创建选定项目的多个副本创建对象的矩形图案。
创建对象的矩形图案，您需要选择要用于创建图案的图案对象。使用选项来确定如何创建元素。
行数 - 输入图案中的行数，或使用箭头按钮增加或减小值。
行之间的距离 - 在方框中输入值，或使用滑块来增加或减小值。
显示隐含标记 - 在每个图案元素上显示一个标记。单击此标记可在创建的图案中关闭单个元素。
旋转图案轴 - 将整个图案围绕 Z 轴旋转 90
。
设置图案平面 - 显示“图案平面”对话框，您可以在其中设置要放置图案的原点的坐标。
行对齐
选择适用于所需图案效果的对齐定位：
使用相同对齐方法创建所有行。
旋转创建偶数行。
镜像创建偶数行。

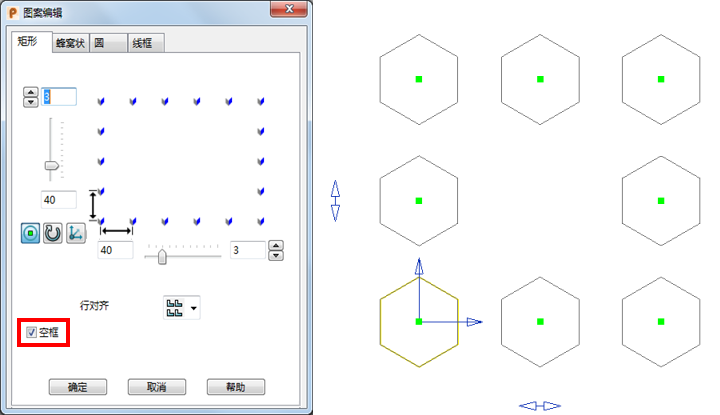

空框 - 仅创建图案的外部元素。
如果您要用于要生成图案的项目是特征，则以下额外选项将显示在对话框中。如果已选对象仅包含实体特征，则这些选项不会显示。
- 删除特征 - 控制创建图案时如何处理原始特征。如果选中此选项，则在创建图案时，原始特征会被图案吸收，然后它们会成为一个特征。在实体树中，特征图标将替换为图案图标
如果取消选中此选项，图案将作为单独的特征来创建，并且原始特征和图案特征均可单独编辑。实体树将显示特征图标和图案图标
注： 如果您在编辑现有的图案特征，则此选项不会在对话框中显示。 - 平铺 - 此选项当前不可用。
- 编辑定义 - 此选项仅在编辑现有图案特征时可用。选择此选项后，您可以使用相应的对话框编辑图案特征。
确定 - 创建图案并关闭对话框。
