“鞋跟级放”向导

“鞋跟级放”向导使您可以通过单个鞋跟生成一系列级放鞋跟。

使用“鞋跟级放”向导的步骤：

选择要级放的模型。
选择“向导”选项卡 >“级放”面板 >“鞋跟”>“鞋跟”。
将显示“选择面”对话框：
在模型中选择鞋跟的顶部面。
单击“确定”。

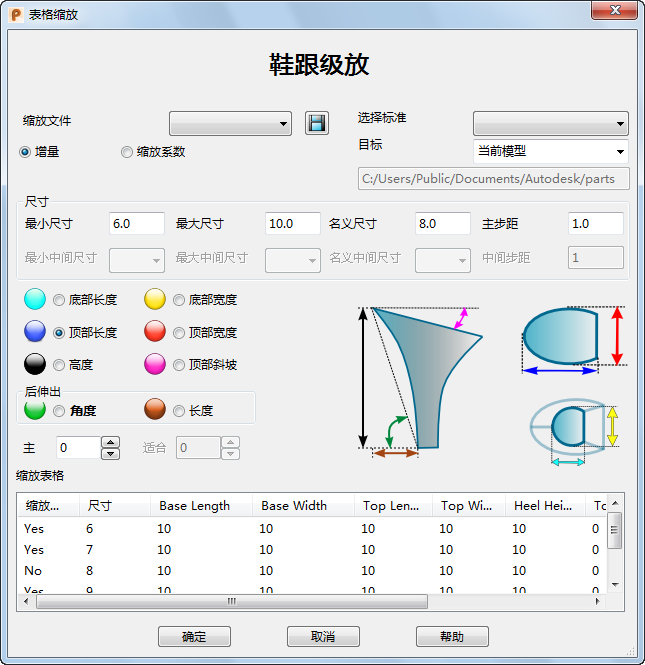

将显示“鞋跟级放”对话框。
使用对话框上的以下选项来定义鞋跟级放：
在“缩放文件”列表中，选择一个级放文件。
单击“保存”，将修改后的级放文件另存为 .csv 文件。将级放表保存到 shareddb文件夹中，该文件夹通常保存在 C:\Users\Public\Documents\Autodesk 中。
如果随后显示此对话框，保存的级放文件将会包含在“级放文件”列表中。级放表格会另存为 PSGRADE_HEEL_xxxx.csv，其中 xxxx 是文件名。
选择一个级放定义选项，以指定如何在“缩放表格”中表示缩放系数。选择：
- 增量 - 用于按测量指定级放增量。
- 缩放系数 - 用于按相对于“名义尺寸”的缩放系数指定级放增量。
选择标准 - 从列表中选择标准。标准文件包含宽度适合的定义，且存储为 .csv 文件，其通常位于以下位置：C:\Program Files\Autodesk\PowerShapexxxxx\file\grading
其中 xxxxx 是 PowerShape 的版本号，C 是安装 PowerShape 的磁盘号。

标准文件的名称具有前缀 PSGRADESTND_。您可以创建自己的标准或自定义已有标准。使用 PSGRADESTND_name.csv 形式的文件名，将自定义标准文件保存在 shareddb 文件夹中。
在“目标”列表中，选择：
- “当前模型”，可将尺寸保存到已有模型和层。
- “新的模型”，可将每个尺寸保存为新模型。模型名称采用 Graded_size_XX.shoe 的形式，其中 XX 是鞋的尺寸。
- “当前模型相同位置”，可将级放鞋跟保存到当前模型和相同的位置。
在“尺寸”区域中，输入要生成的尺寸范围的详细信息：
- 最小尺寸 - 输入要创建的最小鞋楦的尺寸。
- 最大尺寸 - 输入要创建的最大鞋楦的尺寸。
- 名义尺寸 - 输入要使级放基于的鞋尺寸。
- 主步距 - 输入鞋尺寸的步距尺寸。例如，若要创建鞋尺寸 10、10.5 和 11，请输入 0.5。
- 以下选项仅在选择了“增量”选项时可用：
- 最小中间尺寸 - 选择最窄的适合。可供选择的值通过您从“选择标准”列表中选择的文件定义。US 选项会显示 AAAA - EEEE 的尺寸。UK 选项会显示宽度 A - H。
- 最大中间尺寸 - 选择最宽的适合。
- 名义中间尺寸 - 选择此模型表示的标准宽度适合。
- 中间步距 - 选择鞋宽度的步距尺寸。例如，若要创建鞋宽度 AA、B、D 和 EE，请输入 2。

使用“级放参数”区域可定义级放的增量或缩放系数：从以下项中选择尺寸：

基本长度
顶部长度
Height
后伸出: 角度

底部宽度
顶部宽度
顶部斜坡
后伸出: 长度

在“主”方框中，为已选“尺寸”的主尺寸设置级放增量或缩放系数。
在“拟合”方框中，为已选“尺寸”的宽度适合设置级放增量或缩放系数。
使用“缩放表格”可查看一系列尺寸的所有级放和尺寸信息。双击表格单元可以编辑其值。级放表格中包含以下列：
缩放 - 此列指示尺寸是否由级放定义。默认情况下，由级放定义的任何鞋尺寸都通过“是”指示，“名义尺寸”除外。若要忽略特定尺寸，请双击尺寸行的级放单元，然后选择“否”。

尺寸 - 此列显示属于“尺寸”部分所定义的范围内的每个尺寸。

尺寸 - 每个鞋跟尺寸都有一列。
单击“确定”创建级放并关闭对话框，或单击“取消”关闭对话框而不保存更改。
