“视图”选项卡 >“视图”面板

使用“视图”面板中的选项选择模型的视图和投影。

从

使用此菜单中的选项在激活窗口中设置模型的方向。

每个视图看起来朝向原点、在括号中给定轴的下方。例如，顶部视图沿 Z 轴向下查看模型。

ISO

使用此菜单中的 ISO 选项在激活窗口中选择模型的等轴视图。

选择“视图”选项卡 >“视图”面板 >“ISO”> “透视”以根据对象与视口的距离缩放对象。再次选择“透视”可以相同的缩放绘制对象，不管其深度如何。

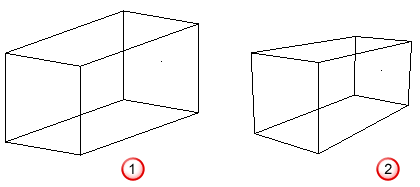

例如，取消选择该选项时 ，将以相同的缩放绘制对象，不管它们是近还是远。

如果选择此选项 ，则近处的对象看起来离眼睛更近，远处的对象看起来比距离较近的对象更小。这使得模型看起来更有纵深。

用户

使用这些选项可以快速切换到模型的自定义视图。选择：

• “用户查看”可以切换到“保存查看”对话框中当前已选的视图。
• “保存查看”可以创建和管理您的自定义视图。

创建自定义视图的步骤：

1. 将模型定向到要保存的视图。
2. 选择“视图”选项卡 >“视图”面板 >“用户”>“保存查看”。系统将显示“保存查看”对话框。
3. 单击“保存”。“视图 1”将添加到列表中。
4. 如果要更改视图的名称：
   1. 选择列表中的条目。
   2. 单击“重命名”。
   3. 在“重新命名保存的视图”对话框中，输入新名称，然后单击“确定”。
5. 单击“确定”保存所做的更改，并关闭“保存查看”对话框。

要显示保存的视图，请打开“保存查看”对话框，然后单击要查看的视图。

角度

使用此菜单中的选项以显示模型的多个视图。选择：

• “第三角”，以在 XY 平面中显示模型，以 +Z 方向查看（俯视图）；在 YZ 平面中显示模型，以 +X 方向查看（右视图）；在 XZ 平面中显示模型，以 -Y 方向查看（前视图）。
• 第三角度 + ISO 显示模型的第三角度视图以及 ISO1 视图。当使用第三角度 + ISO 视图查看或绘制对象时，每个视图都有不同的主平面，且主平面与视点成直角。主平面会根据每个视图自动选中。
• “第一角”，以在 XY 平面中显示模型，以 +Z 方向查看（俯视图）；在 YZ 平面中显示模型，以 -X 方向查看（左视图）；在 XZ 平面中显示模型，以 +Y 方向查看（后视图）。
• 第一角度 + ISO 显示模型的第三角度视图以及 ISO1 视图。当使用第一角度 + ISO 视图查看或绘制对象时，每个视图都有不同的主平面，且主平面与视点成直角。

不同视图之间已相互链接，因此，如果您旋转顶部左视图，其他视图也会跟着旋转。

上一个

选择此选项可在当前视图和最后一次更改时的视图之间切换。再次选择该选项可返回到当前视图。

刷新

选择此选项可清除图形缓存并在图形窗口中重新显示项目。这适用于视图由于创建、修改或删除项目而丢失定义的情况。
