“转换视图成线框”对话框

此对话框用于将所选视图的内容转换为线框对象（直线、圆弧和曲线）。

转换视图成线框的步骤：

1. 右键单击该视图以显示上下文菜单。

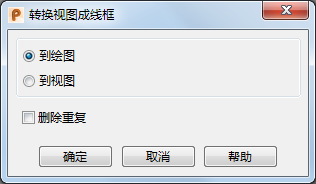

2. 选择“转换”以显示“转换视图成线框”对话框中：



3. 使用对话框中的选项转换视图：
   • 到绘图 - 此选项可以将视图的内容转换为绘图上的线框对象。
   • 到视图 - 此选项也可以将视图的内容转换为线框对象，但是对象保留在 3D 模型中，不会在绘图表单上。若要编辑线框对象，首先必须激活视图。
   • 删除重复 - 选择或取消选择以控制在转换视图时如何删除重复项。此选项的默认设置在“视图选项”对话框 >“常规”页面定义
   • 确定 - 转换视图成线框，然后关闭该对话框。
   • 取消 - 取消更改，然后关闭该对话框。

注： 为避免重叠中心线图案相互遮挡，从属中心线几何形体在转换视图之前会合并在一起。
