创建投影曲线

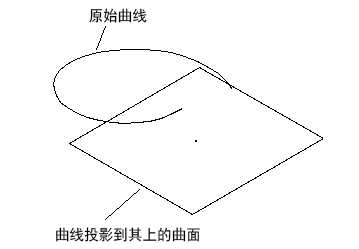

通过将多个线框对象或亮显的边投影到以下对象，可以创建复合曲线：

• 曲面、实体、网格和部件。
• 主平面。

创建投影复合曲线的步骤：

1. 选择要投影到的线框对象或亮显的边和对象。如果未选中曲面、实体、网格或部件，则线框对象或亮显的边将投影到主平面。

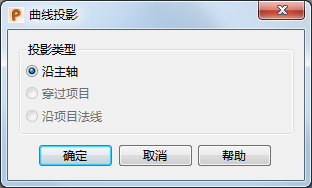

2. 单击“线框”选项卡 >“通过选择”面板 >“投影曲线”以显示“曲线投影”对话框：



3. 使用此对话框选择下列“投影类型”之一，然后创建曲线：

   沿主轴 - 此选项将线框沿主轴投影到选定对象。





   如果未选中曲面、实体、网格或部件，则线框对象将投影到主平面。

   穿过项目 - （仅当曲面、实体、网格或部件被选中时有效。）此选项将线框沿主轴投影穿过对象。在线框所接触的每个曲面上均会创建新曲线。

   沿项目法线 - （仅当曲面、实体、网格或部件被选中时有效。）此选项将线框沿曲面法线投影到选定对象。

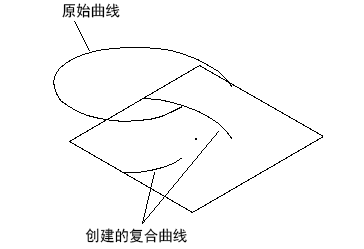

4. 单击“确定”。将创建复合曲线并向其投影线框对象。

   如果投影到对象，新的复合曲线将依赖于基础曲面。
