将全局和单个类别 CADWorx 特性映射到 Plant 3D 等效特性。
选项列表
将全局类别特性和外部类别映射到 Plant 3D 类别和特性。
注： 如果转换失败，可以在日志文件中检查可能的原因。如果日志文件指明“无法转换文件。在最新的 [第三方] 等级库生成器中打开文件。然后重试转换操作”，则说明等级库缺少进行转换所需的类别信息。在最新版本的 CADWorx 等级库生成器中打开等级库来升级该等级库后，可提供缺少的信息。然后可以将该等级库移植到 Plant 3D。
注： 若要重新排序类别列表，请单击鼠标右键，然后单击“上移”或“下移”，也可以按 + 或 -。
- 全局类别特性（左窗格列表中的前五项）
-
列出应用于所有类别的全局特性。一旦映射了这些特性，就不需要再次对单个类别进行映射。
- 外部类别名称（左窗格列表中的剩余项）
-
列出可映射到 Plant 3D 类别的 CADWorx 类别（由编号表示）。
- 添加类别名称
-
将新 AutoPLANT 类别名称添加到外部类别名称列表。在框中输入文字并单击 + 按钮以添加类别名称。
注： 若要重复使用现有映射，请在现有类别上单击鼠标右键以复制映射信息，然后在新类别上单击鼠标右键以粘贴该信息。此操作仅影响此选项卡。 - + 按钮
-
将新 CADWorx 类别名称添加到外部类别名称列表。
- - 按钮
-
从外部类别名称列表中删除 CADWorx 类别名称。
- 外部类别名称
-
显示在左窗格上外部列表名称列表中选定的 CADWorx 类别名称。
- Plant 3D 匹配类别名称
-
指定对应于左窗格中选定 CADWorx 类别的 Plant 3D 类别。在选择其中一个全局映射时，此字段为只读。
- Plant 3D 特性名称
-
指定要映射到左窗格中选定类别的 CADWorx 特性的 Plant 3D 特性。
- 外部特性名称
-
为左窗格中选定的类别指定 CADWorx 特性。
- “匹配”或“应用”
-

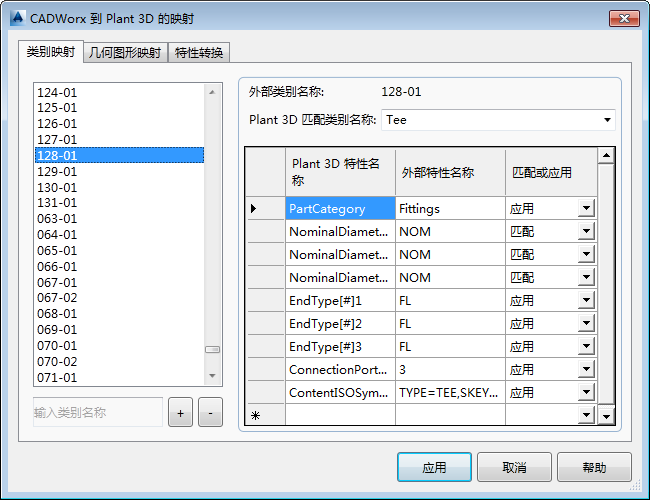

指定是要匹配特性还是要应用特定的特性值。例如，对于 CADWorx 128-01 类别，Plant 3D 的公称直径特性设置为匹配 CADWorx NOM。但是 Plant 3D 的“PartCategory”特性设置为应用特定值“Fasteners”。
