关于在图纸上隐藏视图的某些部分

在图纸上放置视图时，可以隐藏视图的某些部分，以专注于某一区域：

使用下列一种或两种技术：

• 裁剪区域：使用裁剪区域可将视图聚焦于建筑模型的某个特定区域。
• 遮罩区域：使用遮罩区域可隐藏视图的不相关区域（在矩形裁剪区域内）。

提示： 若要保留视图的原始版本，请首先创建一个复制视图。 （在项目浏览器中，在视图名称上单击鼠标右键，然后单击“复制视图”“复制”。） 打开复制视图，再根据需要应用裁剪区域和遮罩区域。然后将复制视图放置到图纸上。

三维透视视图。必须在透视视图上选择“裁剪视图”参数，才能将其放置在图纸上。放置在图纸上后，将无法针对视图更改“裁剪视图”参数。同样，如果将图纸上的平行三维视图更改为透视视图，则将自动启用“裁剪视图”参数。

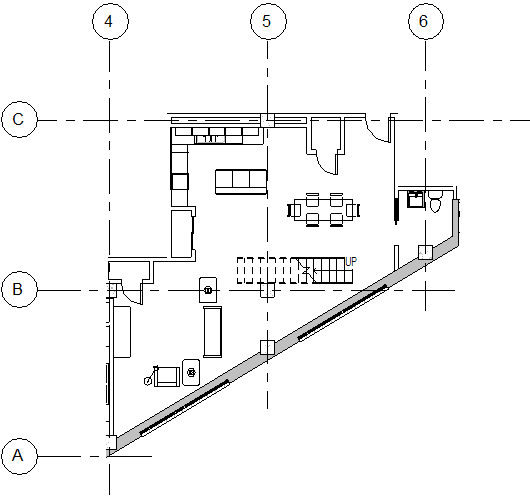

结构示例
