水力分级为管道循环提供流量和压力损失计算。
将循环管道系统分离为主回路、二次回路和三次回路时，其他各回路的已计算流量和压力损失计算会显示在该回路的泵上。流量值的集合会显示在主回路的泵或泵集上。泵报告的压降反映该泵供给的部分管网。因此，主回路上的泵报告主回路的压降。二次回路上的泵报告二次回路的压降，依此类推。
注： 若要使用“添加分离”工具，您必须在“机械设置”对话框中的“循环管网”选项卡中为闭合回路循环管网启用分析。请参见指定计算。
循环管网定义为包括：
- 单个源设备构件，如锅炉或冷水机组。此构件是可选项。
- 每个回路（主、二次、三次等）的单个泵或泵集，如果您要计算每个回路的流量和压降。
- 二次回路和/或其他回路上任意数量的荷载，例如散热器或风机盘管机组。散热器和其他终端可以串联连接。
- 网络中供水和回水部分内任意数量的管段。
- 主回路在回路中配置或使用总管。

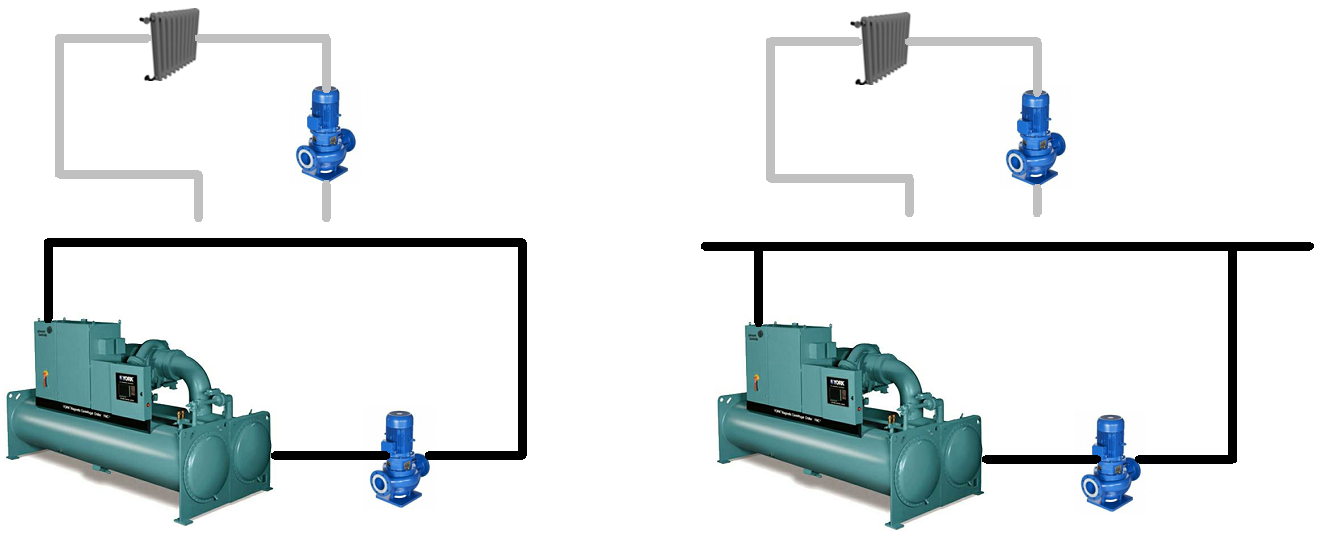

分离前的循环管网 - 主回路（左）和具有低损失总管的主回路（右）
回路将以分析方式分离：二次回路从主回路分离，三次回路从二次回路分离，依此类推（必要时）。每个回路都会指定给其自己的供水和回水系统。因此，主系统和次系统使用相同的系统类型，但指定了不同的系统实例。次系统的系统名称附有一个句点，后跟一个数字。例如，由一个主回路和两个二次回路组成的管网使用名为“Hydronic Supply 1”的供水系统。在水力分级后，该管网由名为“Hydronic Supply 1”的主回路以及分别名为“Hydronic Supply 1.1”和“Hydronic Supply 1.2”的两个二次回路组成。

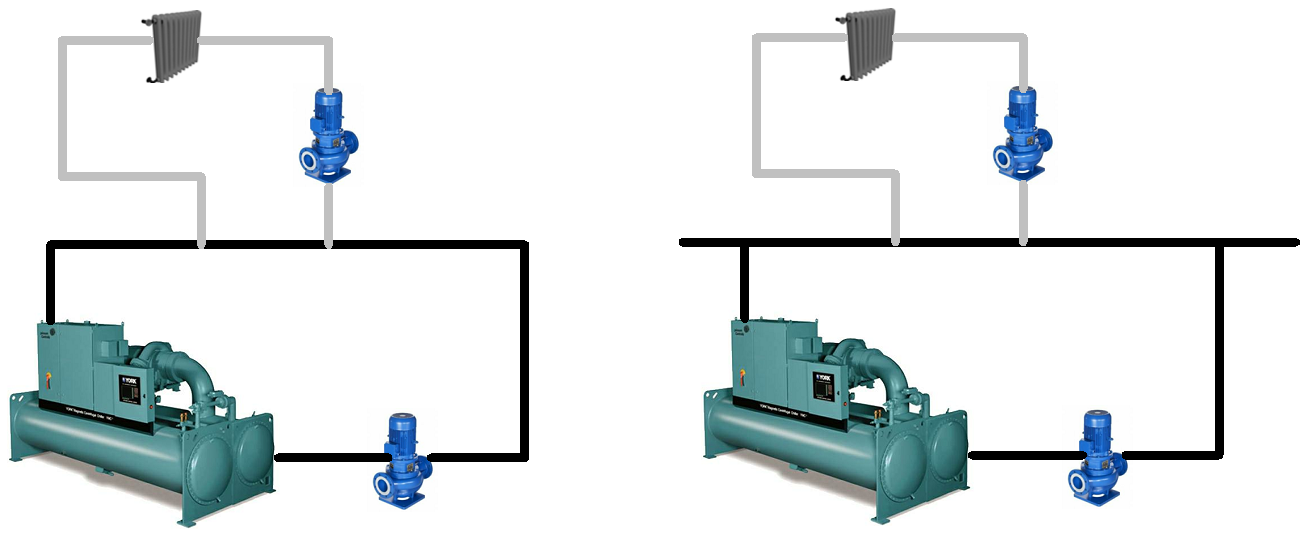

分离后的循环管网 - 主回路（左）和具有低损失总管的主回路（右）
网络可以在平行或系列次分区中进行配置：
- 平行分区配有管道，这样主回路便分为多个跨接支管，它们将充当穿过间距紧凑的 T 形三通的次分区。在这种情况下，每个二次回路都有通用管道。

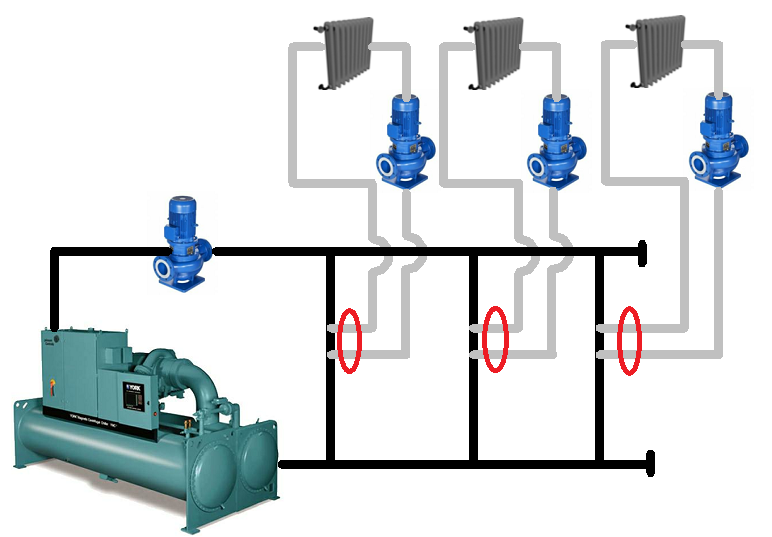

具有跨接桥的主回路 - 红色指示选定哪些管道以用于分离
- 单管道主回路中的流量等于相连二次回路的最高流量。与具有最高流量的二次回路相关联的通用管道中的流量显示零流量，其他二次回路的通用管道将显示主回路与二次回路之间的流量差。

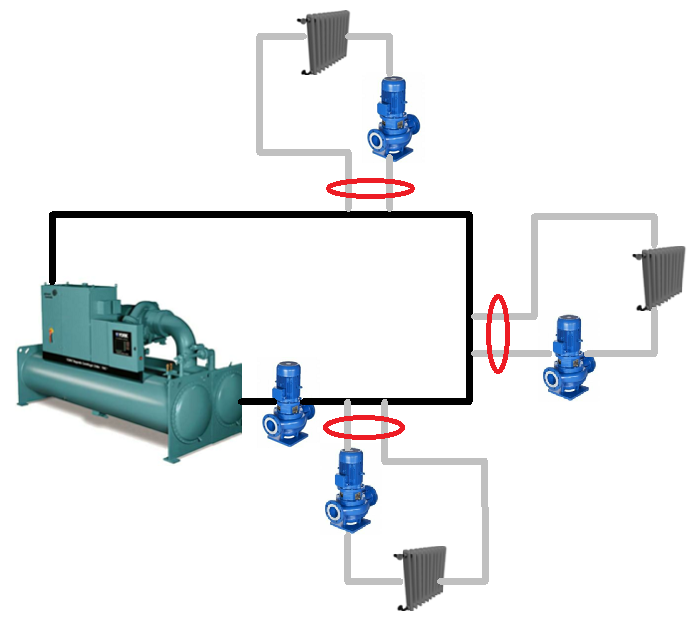

具有带直接和/或逆向返回网络的次级回路的主回路 - 红色指示选定哪些管道以用于分离
也可以配置网络，以便主回路可以提供给已连接到二次回路的低损失总管。次连接中心中的总管的剖面是通用管道。此管道显示零流量。当使用“调整管道大小”工具时，会根据总管中任意点的最大流量对整个总管调整大小。

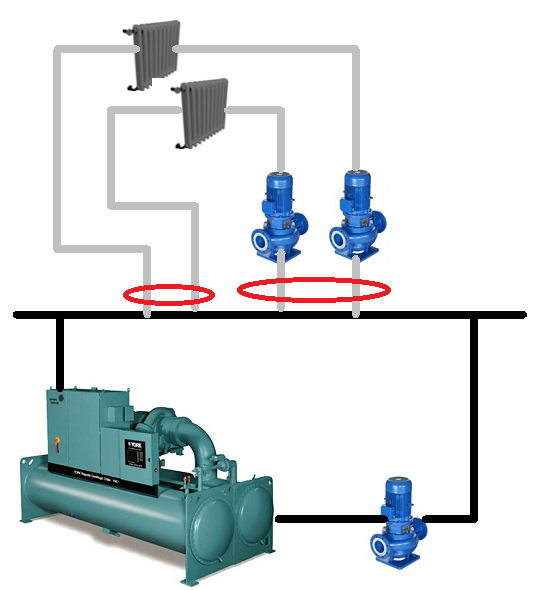

具有低损失总管的主回路 - 红色指示选定哪些管道以用于分离

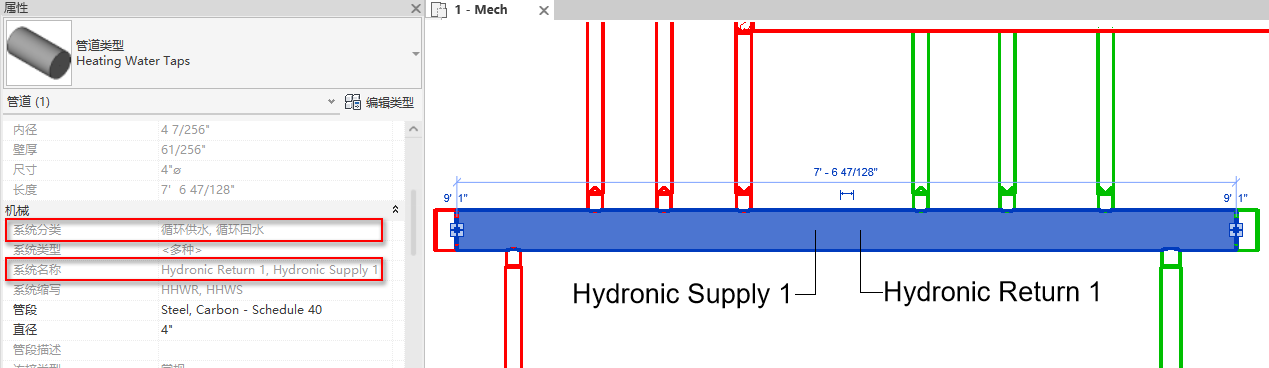

如果使用接头连接将二次回路连接到总管，则该总管将同时包含主回路的供水和回水系统。将在该管道的中心分割这些系统，如下图中的标记所示。请注意，将在“属性”选项板中同时显示系统名称和系统分类。
