移动端点连接的图元

可以同时移动共享公共端点连接的图元，而无需断开连接。要执行此操作，可使用拖曳控制柄或者在关联菜单上选择某个选项。

此功能可用于墙、线、梁、支撑和基于线的族。

只有选定的连接图元才会移动。在连接移动后，属于该连接的一部分但未被选定的图元将从连接中分离。例外的情况是连接到梁的支撑，支撑会始终随着所连接的梁一起移动。

1. 在连接的构件上单击鼠标右键，然后单击“选择连接的图元”。
2. 在绘图区域中单击“拖曳端点”控制柄，或者单击鼠标右键并选择“拖曳端点”。
   注： 控制柄名称和关联菜单选项都会指明正在移动的图元类型（“拖曳墙端点”、“拖曳结构框架构件端点”等）。

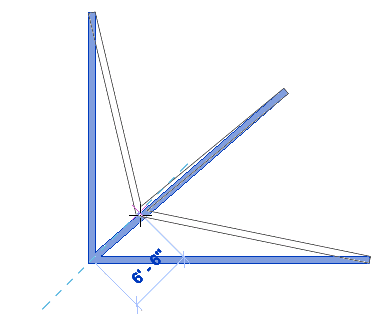

3. 将连接拖曳到所需位置。
