放置自由形式钢筋 - 对齐分布

将自由形式钢筋对齐分布放置到具有任何几何图形的混凝土图元中。

可以通过在任何视图中选择一个或多个面参照，来放置自由形式钢筋对齐分布。本例显示了三维视图中的自由形式钢筋对齐分布放置。

1. 依次单击“结构”选项卡 “钢筋”面板 （钢筋）。
2. 依次单击“修改 | 放置自由形式钢筋”“放置方法”面板 （自由形式钢筋）。

3. 依次单击“修改 | 放置自由形式钢筋”“分布类型”面板 （对齐）。

注： 如果要选择多个面或路径段，请务必依次单击“修改 | 放置钢筋”“多个选择”面板 （选择多个）。
4. 在“属性”选项板中，指定钢筋类型。
5. 在“钢筋集”面板上，指定布局。
6. 依次单击“修改 | 放置自由形式钢筋”“下一步”面板 （表面）。在绘图区域中，选择要作为自由形式钢筋主体的图元的表面。

7. 依次单击“修改 | 放置自由形式钢筋”“下一步”面板 （路径）。选择图元的边。
   注： 或者，可以按空格键以继续选择分布路径。


   （可选）可以在“属性”选项板中为“钢筋对齐”参数选择“垂直”，也可以为钢筋对齐选择其他选项之一，还需要为其选择面。请参见自由形式钢筋对齐选项。

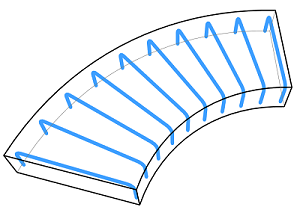

8. 钢筋将根据参照表面和预定义属性来填充主体。

9. 按 Esc 键，可退出自由形式钢筋放置模式。
