在大梁楼板预制注部件上绘制独立大梁

将格构梁手动添加到大梁楼板部件中。

插入独立格构梁的步骤

1. 单击“结构”选项卡 “工作平面”选项卡 （设置）。
2. 在“工作平面”对话框中，选择“拾取一个平面”，然后单击“确定”。
3. 选择大梁楼板部件的底面以设置工作平面。
4. 单击“结构”选项卡 “模型”选项卡 “构件”下拉列表 （放置构件）。
5. 在“属性”选项板顶部的“类型选择器”中，选择“大梁楼板 - 格构梁”。

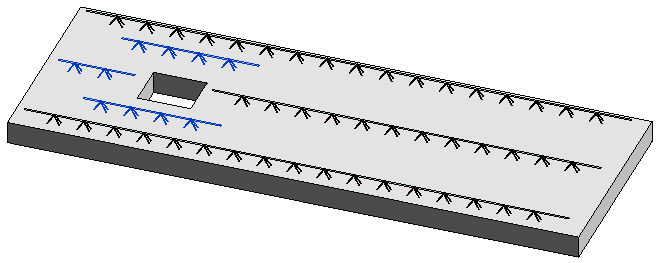

6. 通过单击起点和终点在大梁楼板上绘制其他大梁。

7. 在“限制条件”下的“属性”选项板中，调整“偏移”参数以匹配楼板部件中的原始大梁的偏移（如有必要）。

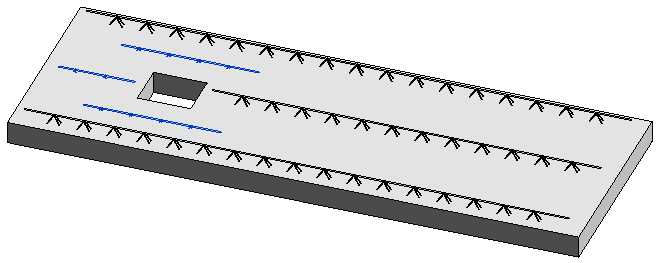

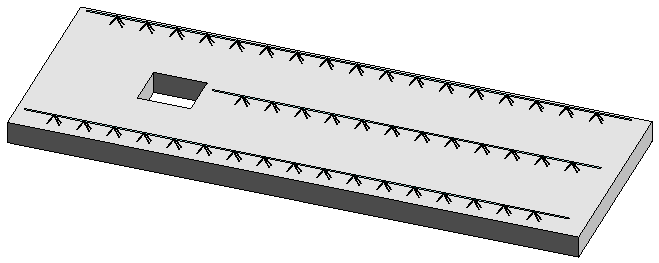

当您以此方式在大梁楼板部件上绘制大梁时，它们会独立于部件的钢筋规则。如果更改或删除楼板部件的钢筋配置，这些独立大梁将保持不变。

提示： 使用 （“安装件”）工具来替换缺失的钢筋桁架（可能已在编辑的部件中丢失）。
