放置钢筋 - 按两点

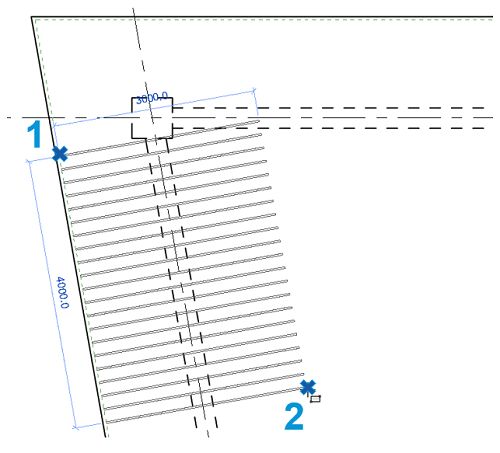

通过展开钢筋形状以填充由两个点定义的框，从而将各个钢筋实例放置在有效主体中。

默认情况下，该框与视图坐标系对齐，也可以将其与在放置期间指定的其他参照对齐。

视频：使用两点放置钢筋

1. 单击“结构”选项卡 “钢筋”面板下拉列表 “钢筋设置”。 确定钢筋形状匹配是否参照了弯钩。 在将任何钢筋放置到项目中之前，请务必指定此选项，因为在以后的设计过程中将无法更改。 完成后，请关闭对话框。
2. 单击“结构”选项卡“钢筋”面板（钢筋）。
   注： 选中有效钢筋主体图元时，在其“上下文选项卡”中也可以找到该工具。
3. 依次单击“修改|放置钢筋”“放置方法”面板 （按两点）。
   1. 将光标悬停在有效主体内以放置第一个点。
   2. 定义钢筋或钢筋集范围的尺寸标注，然后单击要放置的第 2 个点。
4. 在“属性”选项板顶部的“类型选择器”中，选择所需的钢筋类型。
5. （可选） 如有必要，请单击“修改 | 放置钢筋”选项卡“族”面板（载入形状）以载入其他钢筋形状。
6. 在选项栏上的“钢筋形状选择器”或“钢筋形状浏览器”中，选择所需的钢筋形状。
7. 选择放置平面。 在“修改 | 放置钢筋”选项卡 “放置平面”面板中，单击以下放置平面之一：
   • （当前工作平面）
   • （近保护层参照）
   • （远保护层参照）

   此平面定义主体上钢筋的放置位置。

8. 选择放置方向或透视。
   • （平行于工作平面）
   • （水平）
   • （垂直）
   • （垂直段）

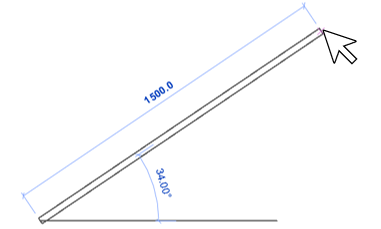

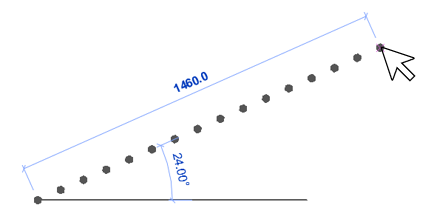

   使用“平行于工作平面”选项将钢筋平面平行于当前工作平面放置，或将钢筋平面作为水平或垂直集垂直于工作平面放置。对于单段钢筋形状，可以使用“平行于工作平面”和“垂直段”选项放置沿任意方向旋转的钢筋或钢筋集。这些选项还允许自动对齐可见参照，并通过临时尺寸标注直接输入钢筋或钢筋集长度。

   （平行于工作平面）	垂直段

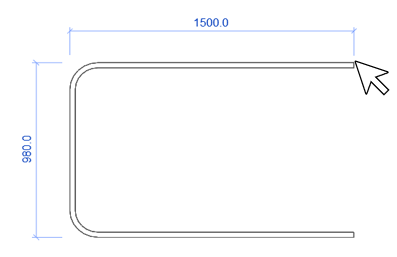

   对于具有多个段的钢筋形状，“平行于工作平面”会展开由两个点定义的框中的形状。





   方向定义了在放置到主体中时的钢筋对齐方向。

   提示： 使用方括号“[”或“]”即可快速在方向选项之间切换。
9. 将光标悬停在有效主体内以放置第一个点，并定义钢筋或钢筋集范围的尺寸标注，然后单击要放置的第 2 个点。如有必要，在放置时按空格键，以便在保护层参照中旋转钢筋形状的方向。放置后，可以通过选择钢筋，然后类似地使用空格键来切换方向。
   提示： 如果将标准样式钢筋放在与镫筋/箍筋样式钢筋相邻的位置，则标准钢筋将沿着镫筋/箍筋钢筋的边缘进行捕捉。 这包括镫筋/箍筋钢筋的直边及圆角和弯钩。

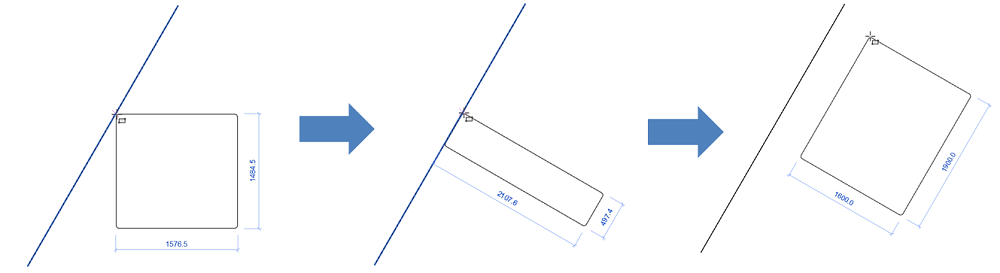

10. 还可以将定义钢筋尺寸的框与项目中的任何参照对齐，方法是将光标悬停在相应参照上的同时按向上箭头。可以在选择框的第一个点之前或之后执行此操作。在空白处按向上箭头，或退出钢筋放置以重置旋转。






11. 可选。钢筋长度默认为主体图元的长度，或者保护层参照限制条件内的其他主体图元的长度。 要编辑长度，请在平面或立面视图中选择钢筋实例，并根据需要修订端点。
