练习 10
本练习教授如何利用迹线来了解流动结果。

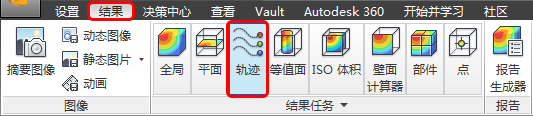

单击“结果”选项卡中的“流迹线”：
在“创建集”上下文功能区中，将“种子类型”设置为“区域”、将“种子阵列”设置为“栅格”，并将“种子密度”设置为“0.1”。单击“添加”。

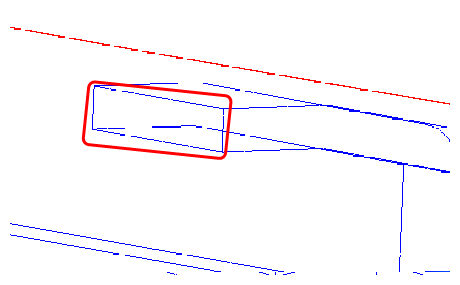

单击平面：

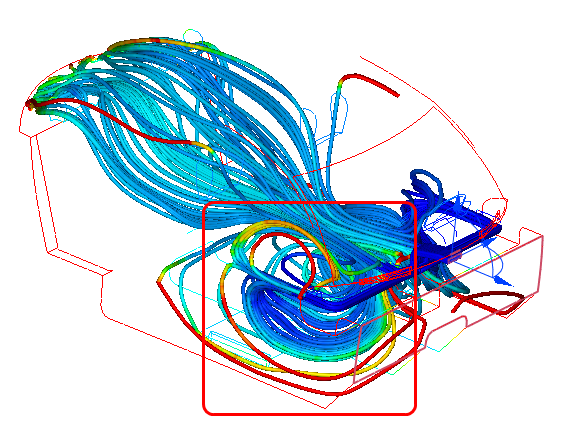

观察座位前部的回流情况。这样可防止空气到达后座区域。
注意：迹线按照“全局结果”着色。在上面的图像中，它们按照“温度”着色。请注意，到达后座的气流大部分来自座舱中部。在模型外的区域上单击鼠标右键，然后选择“获取摘要图像”。
注意：此视图将用于解释模型的流动机理，并用于与其他设计方案进行比较。要保存这些迹线以供以后使用，请在模型外的区域上单击鼠标右键，然后选择“保存视图设置文件...”。将视图设置文件命名为“traces”。
要删除迹线，请在迹线上单击鼠标右键，然后单击“删除”。
