练习 15

本练习教授如何使用“决策中心”来组织和审阅关键结果图像和数据以评估设计。

首先，通过单击“决策中心”选项卡打开决策中心。
要更新所有摘要项目，请在“决策中心”栏上单击鼠标右键，然后单击“更新全部”。

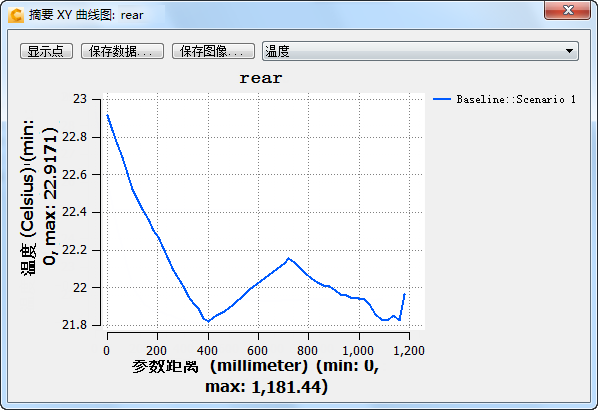

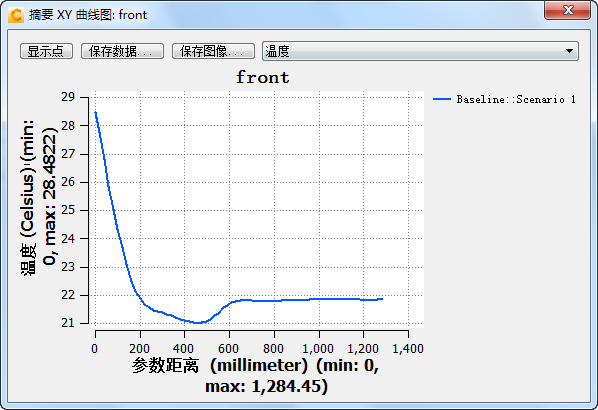

要绘制前后乘员位置的温度图，请在“决策中心”中单击每个 XY 曲线图：

注意：这些图显示下面的观察结果：
- 前乘员足部比身体其他部分温度高出大约 6°C。
- 后乘员全身的温度分布不如前部乘员均匀。
- 后乘员足部比身体其他部分温度高出大约 1°C。
- 后乘员位置的温度比前乘员位置略高。
关闭两个 XY 曲线图。
在“决策中心”中，在“后地板”摘要点上单击鼠标左键：

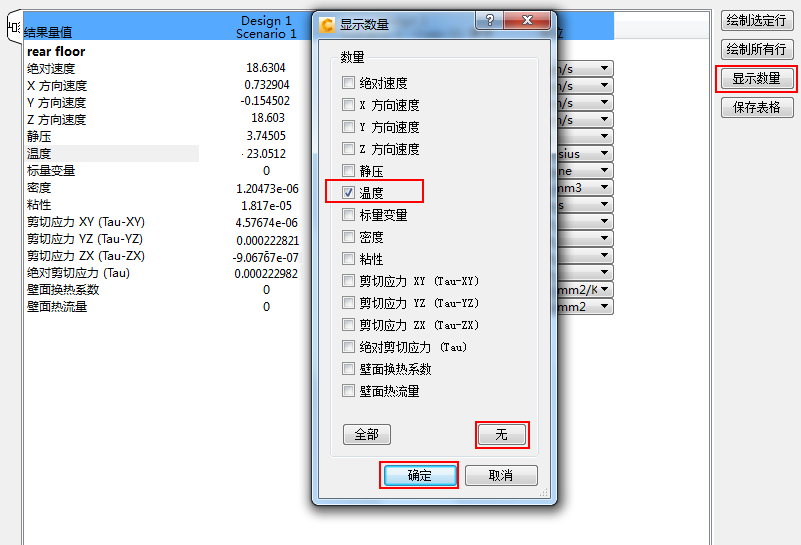

要仅查看“摘要点”处的温度结果，请单击“显示数量”。在“显示数量”对话框中，单击“无”，然后选中“温度”。单击“确定”。

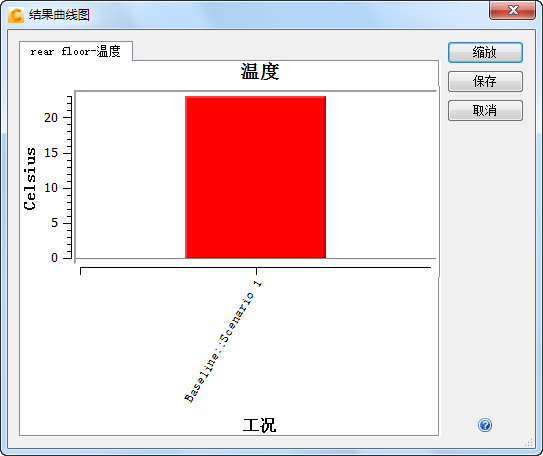

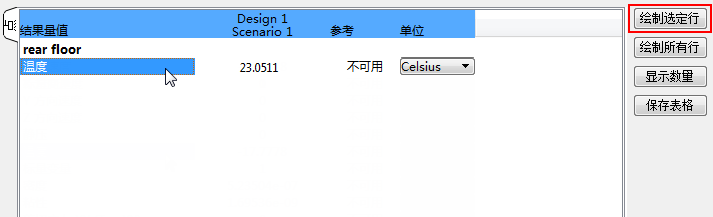

单击“温度”行，然后单击“绘制选定行”：

注意：请注意此位置处的温度。
单击对话框右上角的 X 关闭绘制窗口。

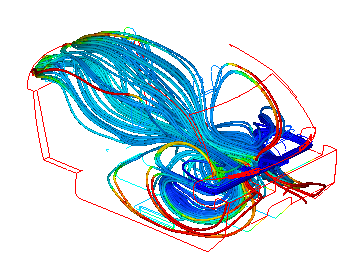

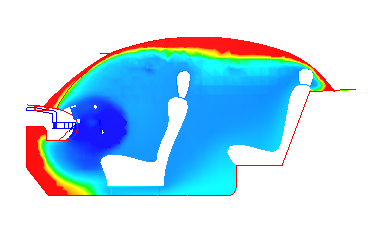

要显示摘要图像，请在“决策中心”中单击“摘要图像”列表中的每一个条目：
右键单击“决策中心”中的每个图像，并将图像重命名为：
- 图像 1 -->“穿过座位”
- 图像 2 -->“迹线”
- 图像 3 -->“包含汽车的迹线”

结论

结果显示地板附近的温度分布不均匀，气流性能差。我们将分析修改后的设计方案，以尝试解决这些问题。

回想一下，我们使用了“摘要图像”、“摘要 XY 曲线图”和多种其他结果图像来做出决定。
