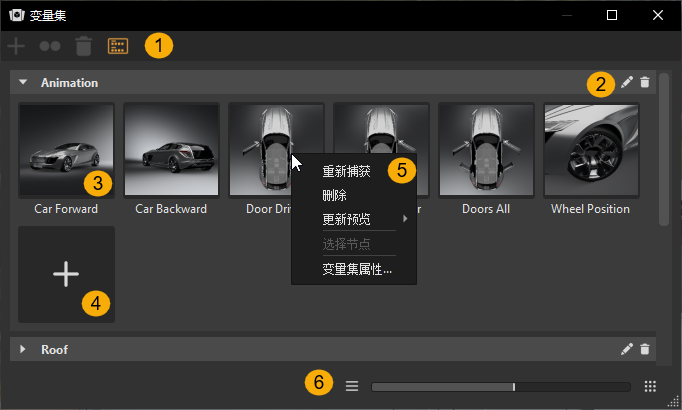

使用此显示，只需单击一下，即可访问对象材质、可见性状态、灯光、环境和视点的不同变量。单击 可更改显示。

图标栏

包含“变量集”模块中常用命令的可视快捷方式。

• 创建 - 打开一个子菜单，其中包含 VRED 可以创建的所有材质节点类型。

• 重复 - 重复当前选定的材质。

• 删除 - 删除当前选定的材质。

• 切换显示模式 - 将显示切换到标准或简单视图模式。

变量集组

可对变量进行分组以组织内容。创建变量集后，“变量集”模块中会添加一个组。将出现一个缩略图图像，用于一眼分辨出不同的变量。

使用底部的滑块可放大或缩小缩略图。

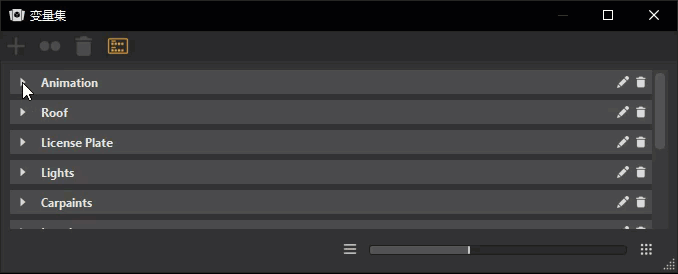

单击组标题可显示或隐藏其内容。拖动变量可在组内重新排列。可单击组标题下方的字段以编辑名称。

编辑 - 允许重命名变量集组。

删除 - 从模块中移除当前变量组及其包含的变量。

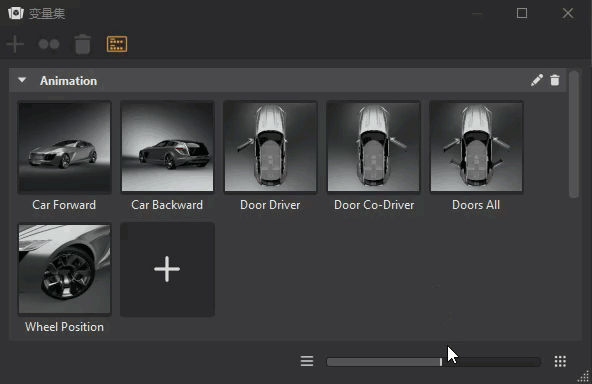

变量缩略图图标

变量缩略图图标仅在最大缩放级别下可见。可使用滑块进行操作。

重新加载 - 打开“捕获变量集”对话框，使用任何更改更新变量包含的信息，还可能会更新缩略图。

删除 - 从组中删除当前变量缩略图。

捕获

要创建变量，请单击“捕获”。此时将打开“捕获变量集”对话框，您可在此选择要存储在变量内的项以及创建变量集。

关联菜单

变量缩略图关联菜单提供了用于处理变量的命令。

• 重新捕获 - 打开“捕获变量集”对话框，使用任何更改更新变量包含的信息，还可能会更新缩略图。

  注意：

  重新捕获变量集后，必须重置其热键。

• 删除 - 从组中移除当前变量。

• 更新预览 - 更新缩略图图像。从以下选项中选择：

  • 渲染标准质量 - 生成当前视图的图像。

  • 视口快照 - 生成当前视图的更高质量图像。

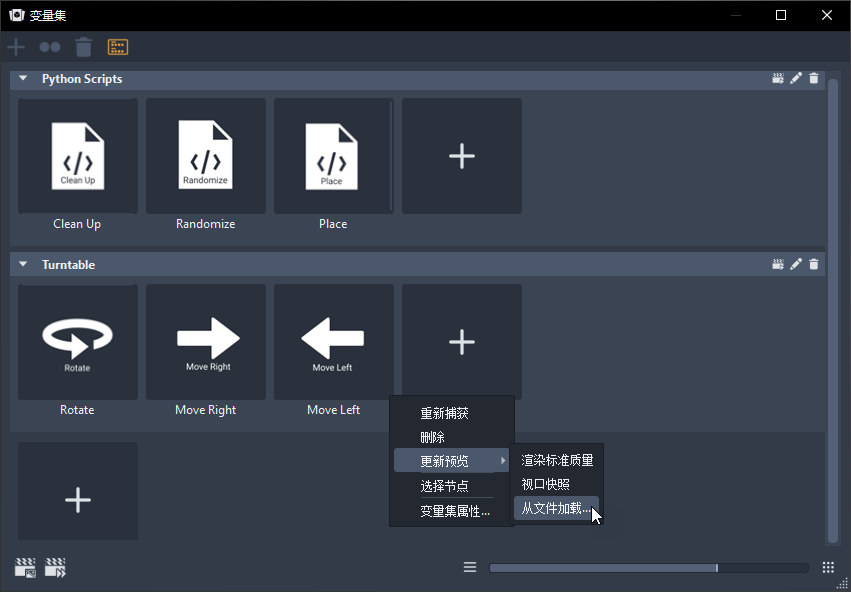

  • 来自文件的图像 - 使用所选图像进行自定义缩略图预览。使用所显示的“变量集”对话框，找到图像并单击“打开”。图像必须是 .jpg、.jpeg 或 .png。



• 选择节点 - 在“场景图形”中选择与变量相关的所有几何体节点。

• 变量集属性 - 打开用于为相关变量指定热键的子菜单。

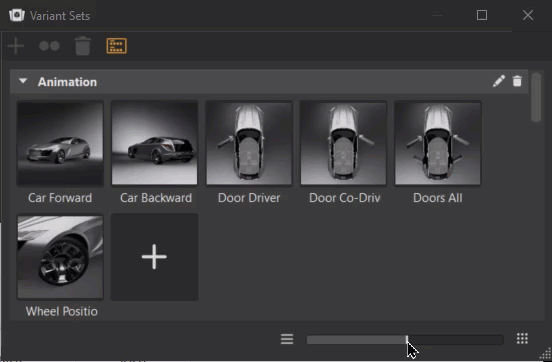

滑块

使用滑块及其按钮可以快速放大或缩小缩略图。
