分析曲面
检查不同类型的虚拟线（例如在场景中显示在对象上的等光强线）的连续性，检测曲面的不连续性，并分析多边形和 NURBS 数据。本主题介绍如何使用“等光强线”和“反射线”模式。
有关“曲面分析”模块的参考信息，请参见 曲面分析模块 。
有关视频，请查看曲面分析。
注意：
在此可视化模式下会隐藏体积。
激活曲面分析
- 选择“渲染”>“曲面分析”以打开“曲面分析”对话框。
- 选择“激活曲面分析”。
在等光强线模式中调整设置
在“等光强线”模式下，虚拟光源为对象几何体提供漫反射照明。共享同一亮度值的所有点用一条线连接在一起。

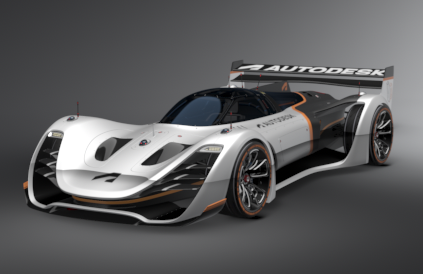

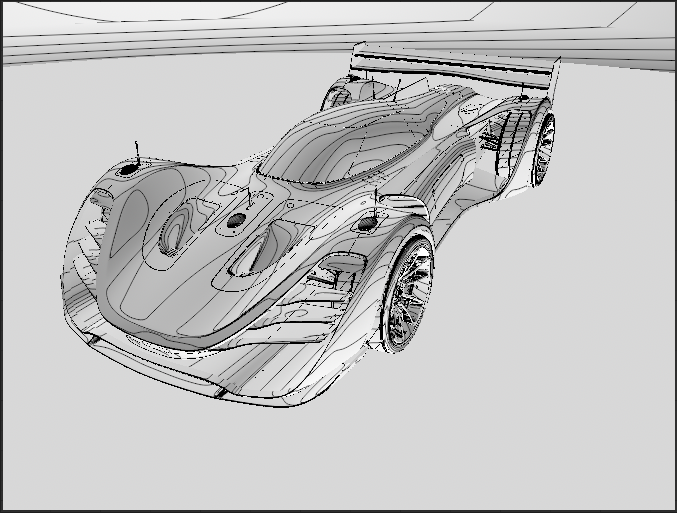

| 禁用曲面分析 | 启用曲面分析 -“等光强线”模式 |
|---|---|
 |
 |
- 从“曲面分析”对话框的“分析模式”框中，选择“等光强线”。
- 要沿轴定位灯光方向，请选择“设置为轴”（在“定义光源”下）旁边的“X”、“Y”或“Z”。

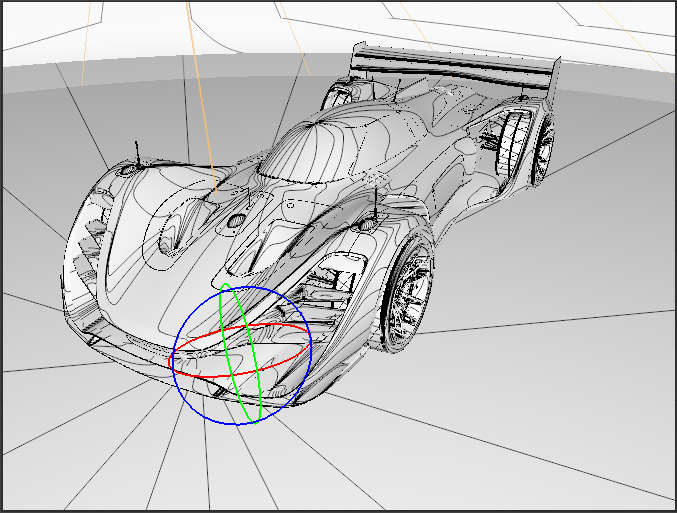

- 选择“显示灯光方向”以显示灯光方向操纵器。
- 要使用几何体上的曲面法线定义灯光方向，请单击“选择曲面法线”，然后按住 Shift 键并在场景中拖动操纵器。
- 要沿摄影机矢量对齐灯光，请单击“使用摄影机视图矢量”。
- 在“直线/条纹”下，调整直线的类型、数量和颜色。
在反射线模式中调整设置
在“反射线”模式下，虚拟平面上的线会反射到几何体的曲面上。

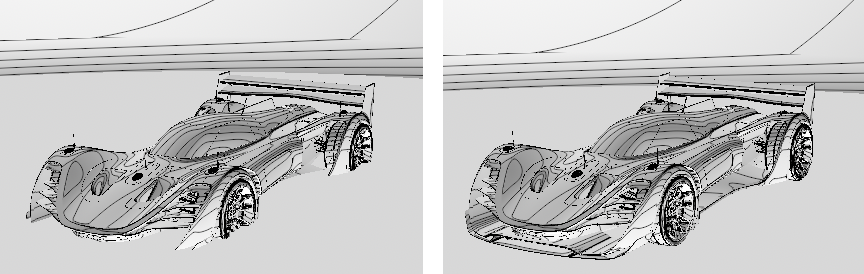

| 启用曲面分析 -“等光强线”模式 | 启用曲面分析 -“反射线”模式（平行线性线） |
|---|---|
 |
 |
从“曲面分析”对话框的“分析模式”框中，选择“反射线”。
选择“平面上的平行线性线”。
更改“线间距”的值以增加平面尺寸。
或者，选择“分析”模式下的“球体上的纵线”。
这将使用反射到几何体上的线创建球体。
像在“等光强线”模式中一样调整灯光方向。
