「拉伸」和「調整長度」指令

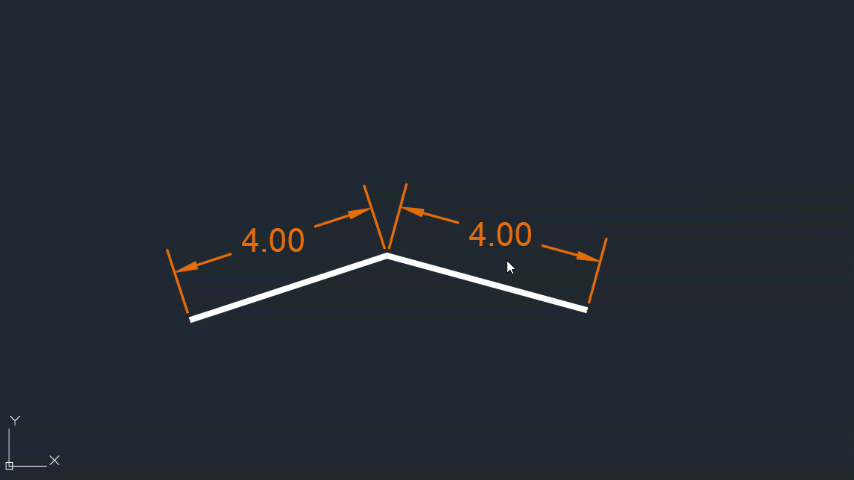

有時候，我們可能會依賴我們所知的技術，而忽略可以簡化工作流程的工具，多做許多不必要的工作。我們來執行變更直線長度或弧長這樣簡單的工作。這個流程聽起來是否很熟悉？您繪製一條暫時的線，把它延伸 (或修剪)，然後刪除。讓我向您介紹兩個設計來消除這些多餘步驟的 AutoCAD 指令：STRETCH 和 LENGTHEN。

註: 影片沒有包含聲音或字幕。

註: 步驟、影像和影片可能隨產品版本而略有不同。

拉伸多個物件

STRETCH 指令的區別在於，它是唯一需要以特定方式選取物件的修改指令。我們來了解為什麼它有這些選取需求。

拉伸物件時，概念是一端要保持固定 (或釘住)，另一端要重新定位。為了達成這個目標，STRETCH 會與物件的點 (端點、頂點、中心點、交點、插入點等) 互動，因此只選取物件是不夠的；STRETCH 需要知道要修改的點。

若要讓 STRETCH 正常運作，必須透過框選窗或多邊形框選來選取物件。

註: 即使指令提示未提及，選取時也可以使用框選套索方法。

接下來為我們的練習對簡單的加工零件進行一些變更。

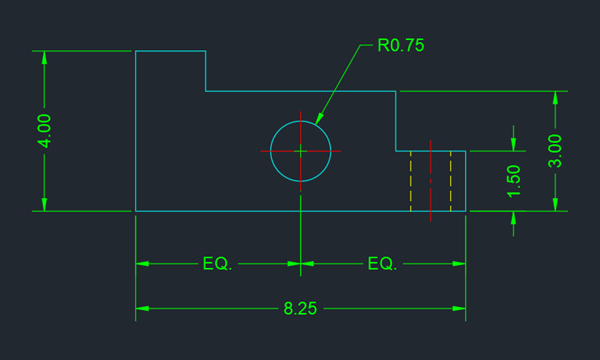

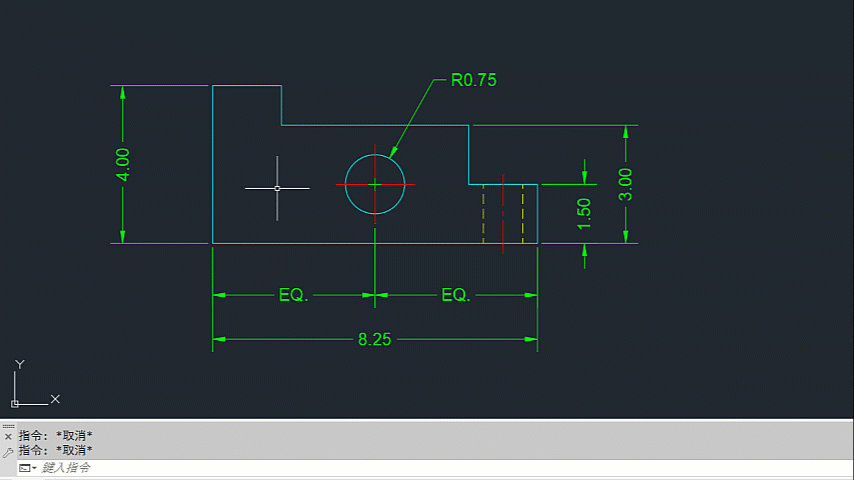

1. 建立一個與下圖類似的圖面。

2. 按一下「常用」頁籤 > 「修改」面板 > 「拉伸」。 查找

   您也可以於指令提示下輸入 STRETCH。

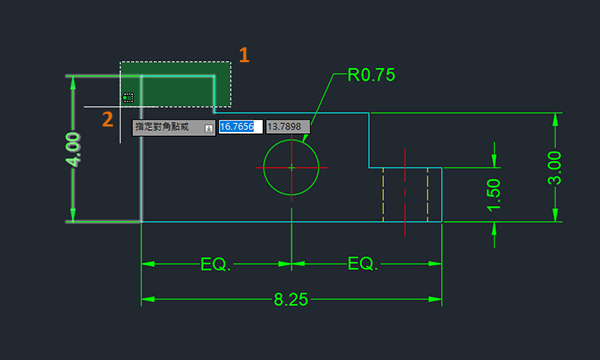

3. 從右至左指定兩點來選取要拉伸的幾何圖形，建立一個框選視窗。
   註: 請參閱您是否嘗試過：窗選、籬選、套索等，以取得有關選取物件的秘訣。


   使用框選方法不僅可以選取要拉伸的一個或多個物件，更重要的是可以封閉要重新定位的所有點。

4. 於「指定基準點」提示下，選擇參考點 (1)，然後將物件拖曳至所需位置 (2)。

   註: 如果要在拉伸時約束方向，可以按住 Shift 鍵暫時開啟正交模式，或嘗試將物件鎖點 (如果適用) 與正交 (F8) 或極座標追蹤 (F10) 和物件鎖點追蹤 (F11) 結合使用。若要進一步瞭解這些主題，請參閱本文結尾提供的連結。

精確選取

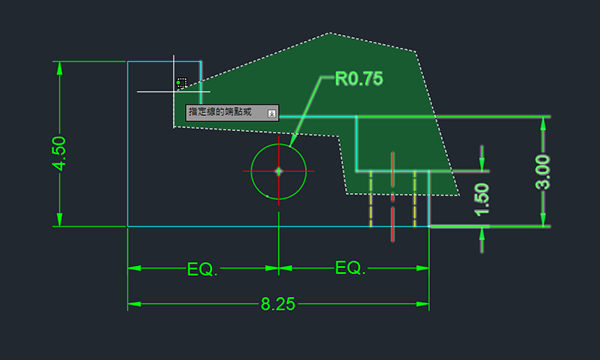

隨著圖面的開發和變得更複雜，選取物件會更具挑戰性。您可以使用多邊形框選或框選套索等選取方法更精確地選取物件。在以下範例中，若要選取需要的幾何圖形，同時避免選取不需要的幾何圖形，多邊形框選比較有效。也可以使用框選套索。

提示: 如果您不小心選取不想修改的物件，請按住 Shift 鍵並選取要從目前選取中移除的物件。

也可以在一個 STRETCH 指令內進行多個選取。您只需繼續使用框選方法，直到包括所有所需的物件和點。

拉伸各種物件

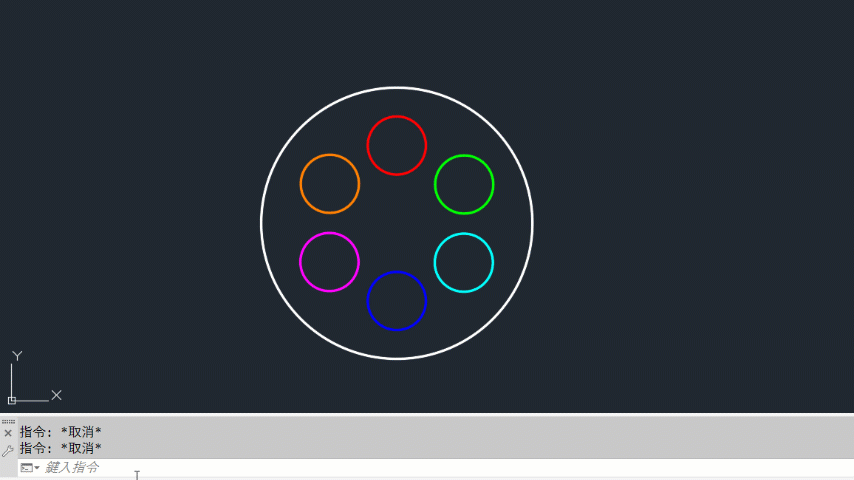

如先前所述，框選方法有助於選取要修改的物件和要拉伸的點。使用直線、聚合線或弧時，這些點很容易查看和選取。但是，當 STRETCH 指令遇到圓時會發生什麼情況？

您可以看到選取了五個圓，但只修改了兩個圓。只修改其中心點被框選窗所包圍的兩個圓。

與圖塊或外部參考互動時，如果框選包括圖塊或外部參考的插入點，則 STRETCH 指令只會修改圖塊或外部參考的放置。

讓我們快速練習一下。

1. 按一下「檢視」頁籤 > 「選項板」面板 > 「工具選項板」。 查找
2. 在「工具選項板」視窗中，按一下「建築」頁籤。
3. 從選項板中選取「樹 - 英制」圖塊，然後按一下繪製區中的任意位置以放置圖塊。

   預設視圖是棕櫚樹的平面視圖。


4. 選取圖塊。

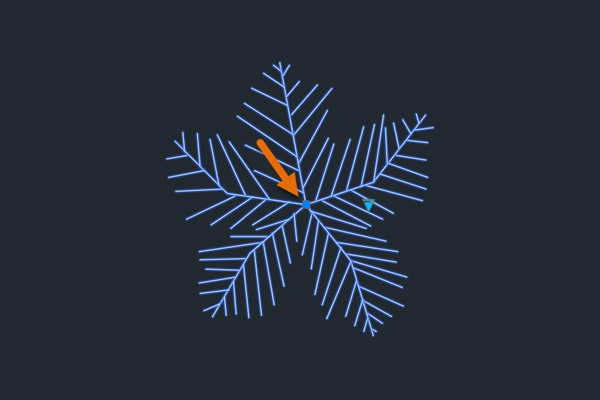

   插入點掣點 (樹中心的方形掣點) 即會顯示。使用 STRETCH 指令時，請務必了解這一點。


   註: 如果在選取圖塊後未看到插入點掣點，請將 GRIPBLOCK 系統變數設定為 0。
5. 按 Esc 除選圖塊。
6. 按一下「常用」頁籤 > 「修改」面板 > 「拉伸」。 查找

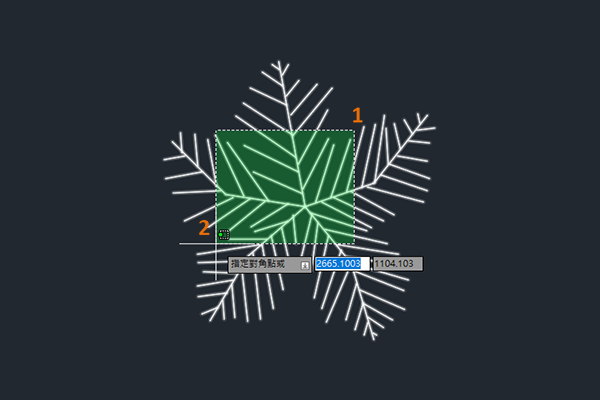

7. 使用框選窗選取圖塊。請確定在選取中包括其插入點。

   框選不必包住整個圖塊幾何圖形。


8. 指定基準點 (1)，然後指定第二點 (2)。

   圖塊會移動，而非拉伸其幾何圖形。


   註: 具有插入點的其他物件 (多行文字、外部參考、陣列、影像、PDF 附件等) 的行為類似。只有當插入點被框選方法包圍時，物件才會受 STRETCH 影響。

LENGTHEN 替代方法

拉伸一詞通常定義為讓東西變長的過程，STRETCH 指令當然可以這樣做。但您也可以探索一個更專業的指令 LENGTHEN。LENGTHEN 的主要優點是可以變更物件的長度，同時保留其角度 (對於直線和聚合線) 或半徑 (對於弧和橢圓)。我們來嘗試這個簡單的練習。

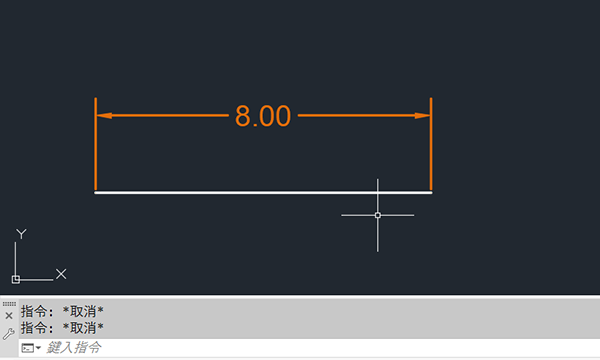

1. 繪製一條八個單位長的直線或聚合線。

   加入關聯式標註，以在線條改變時顯示長度。


2. 按一下「常用」頁籤 > 「修改」面板 > 「調整長度」。 查找

   或者，於指令提示下輸入 LENGTHEN。

   於指令提示下，您可以選擇選取物件以找出其目前長度。

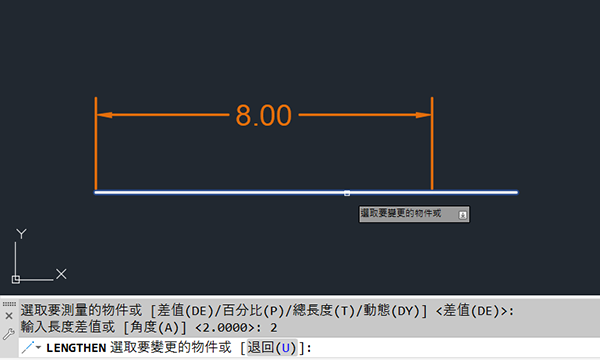

3. 於指令提示下，輸入 DE 或選擇「差值」選項。

   使用「差值」方法時，您要指定目前長度應變更的程度。

4. 輸入差值 2。
5. 選取線端點附近以定義其應加長的方向。

   註: 如果 COMMANDPREVIEW 系統變數設定為 1，您會在選取直線之前看到最終結果的預覽。如需更多資訊，請參閱您是否嘗試過：指令預覽。

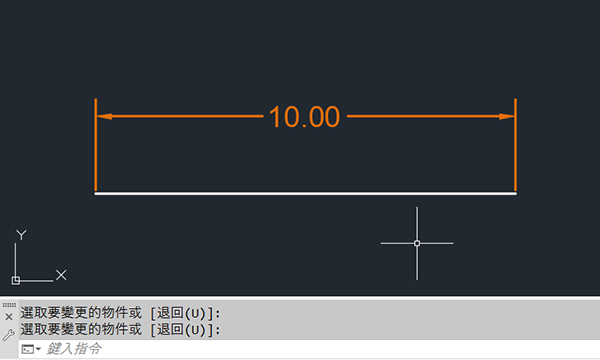

6. (可選) 繼續選取要變更兩個單位的線。
7. 按 Enter 結束指令。

除了「差值」方法，LENGTHEN 還提供多種方法來變更物件的長度。您可以自行探索這些選項：

• 百分比。指定變更量，以物件目前長度的百分比表示。
• 總計。透過提供所需的最終長度來指定新長度。
• 動態。透過拖曳游標來指定變更量。

使用掣點拉伸物件和調整物件長度

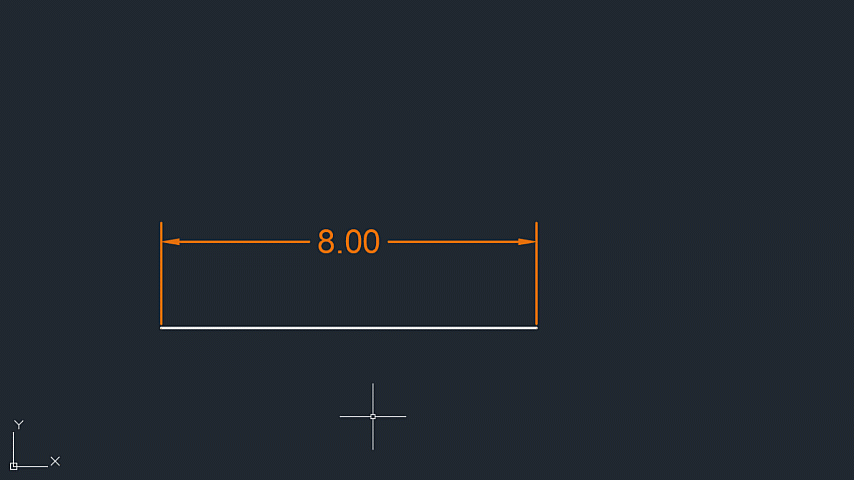

多功能掣點也可用於拉伸物件和調整物件長度。將游標懸停在所選直線或弧的端點掣點上，可顯示「拉伸」和「調整長度」選項。掣點的「調整長度」選項行為與 LENGTHEN 指令的「動態」方法相同。

聚合線的多功能掣點提供「拉伸頂點」選項，但是使用「延伸」物件鎖點可以加長。

註: 如需更多資訊，請參閱您是否嘗試過：只要抓住即可！

摘要

透過一些小練習，STRETCH 和 LENGTHEN 很快就會成為 AutoCAD 工具箱中的必備工具。養成新習慣需要時間和企圖。投入一點時間使用 STRETCH 和 LENGTHEN，也許能擴充您的能力，並增加您的技能。這真是無法抗拒。

拉伸和調整長度相關的指令和系統變數

指令	描述
LENGTHEN	變更物件長度以及弧的夾角。
STRETCH	拉伸窗選或多邊形所框選的物件。

系統變數	描述	預設值	儲存位置
COMMANDPREVIEW	控制是否顯示某些指令可能的結果預覽。	1	登錄
GRIPBLOCK	控制掣點在圖塊中的顯示。	0	登錄
GRIPS	控制掣點在所選物件上的顯示。	2	登錄
