AutoCAD Electrical 2024 工具集新增功能

瞭解此版 AutoCAD Electrical 2024 工具集的新功能。如需技術詳細資料，請參閱發行說明。

重點

線路圖符號表

從線路圖報告建立線路圖符號表。

配線類型同步

現在，可以跨圖面對網路中信號代碼相同的所有目標配線同步配線類型。

活動見解

可讓您瞭解您或其他人過去針對您的圖面所執行的動作。

智慧圖塊：放置

新的智慧圖塊功能可以根據您之前在圖面中放置該圖塊的位置提供放置建議。

智慧圖塊：取代

透過從建議的類似圖塊選項板中選取，取代指定的圖塊參考。

標記輔助

此版本改進「標記輔助」功能，可讓您更輕鬆地將標記帶入圖面。

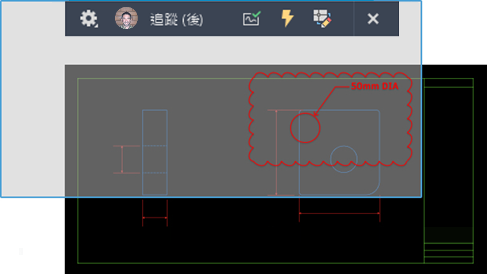

追蹤更新

追蹤環境持續改進，現在包括新的 COPYFROMTRACE 指令，工具列上也有新的設定控制項。

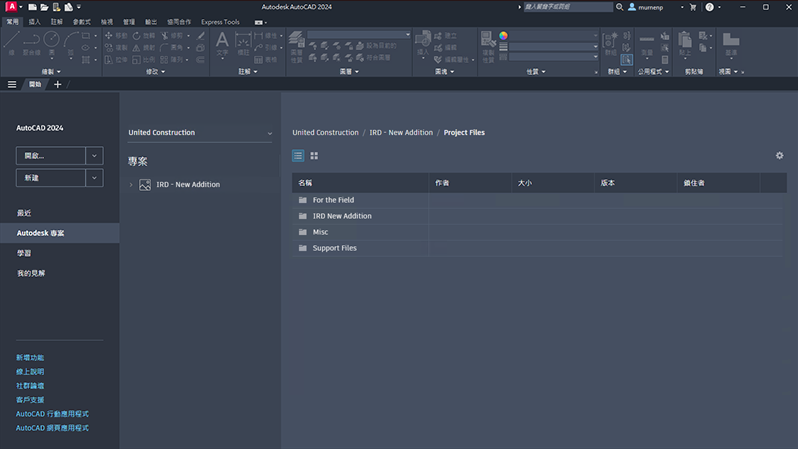

Autodesk Docs 的改進

改善在「開始」頁籤上導覽 Autodesk Docs 中儲存圖面的效能和功能。

「開始」頁籤更新

此版本的「開始」頁籤持續改進，包括排序和搜尋最近使用圖面的新選項。

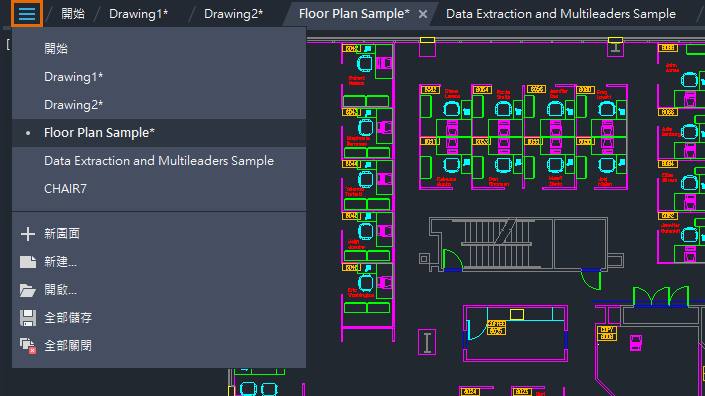

「檔案」頁籤功能表

使用新的檔案頁籤功能表可在圖面之間切換、建立或開啟圖面、儲存所有圖面、關閉所有圖面等。

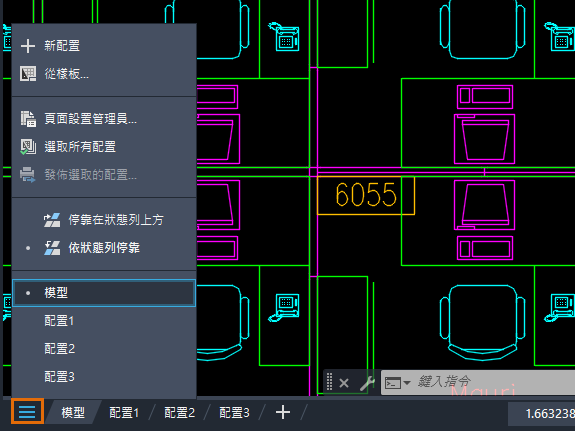

「配置」頁籤功能表

使用新的「配置」頁籤功能表可在配置之間切換、從樣板建立配置、發佈配置等。

品質改進

PLC 資料庫：在「PLC 資料庫檔案編輯器」對話方塊中，現在可以將多個組合連結至 PLC 模組。

連接器：現在，可以根據目錄資訊移植連接器的父接腳。

符號建置器：在「符號建置器屬性編輯器」中，BTESTBLOCK 工作流程不會再隱藏接腳接線。

搜尋：電纜標識的「搜尋」對話方塊現在會顯示所有字元。

元件：CNT 值現在會在線路圖元件與面板元件之間同步。

Microsoft Access 資料庫引擎：在啟動 AutoCAD Electrical 時，「安裝 Access 資料庫引擎」對話方塊不會再針對某些情況顯示虛假警示。

符號：「跳脫開關，常開/常閉接點」工作流程有增強功能。

重新建置：重新建置工作流程支援大型專案。

其他增強功能

PDFSHX 系統變數：將 PDFSHX 設定為 2，以儲存在將圖面匯出為 PDF 時，使用 SHX 字體做為隱藏文字的文字物件。這可讓文字在 PDF 中變得可搜尋和選取。

圖紙集管理員改進功能 (網頁)：以下是從舊版以來對「網頁的圖紙集管理員」所做改進的清單。

自動圖紙集鎖住管理
選取多張圖紙以進行發佈
可以發佈為多圖紙 PDF 或每張圖紙一個 PDF
控制 PDF 名稱和位置
可以選擇在發佈和電子傳送期間覆蓋既有檔案
控制電子傳送的檔名和位置
控制新圖紙的位置
選項板新增「開啟圖紙集」按鈕

3D 圖形：以下是「描影 (快速)」和「帶邊的描影 (快速)」視覺型式的改進功能清單。

支援 Map 3D 和 Civil 3D
支援大座標系統
選取 (籬選、套索、多邊形)
支援圖紙空間
支援點雲
線粗
外部參考和鎖住圖層的黯淡化
改進一般穩定性、視覺保真度和效能

2D 圖形：以下是 2D 圖形系統的改進功能清單。

改善具有點陣式影像或遮蔽之圖面的平移效能
改善追蹤背景、匯入標記和標記輔助，以及 ViewCube 的顯示效能
提升配置切換效能

註: 開啟硬體加速，以在 AutoCAD 中獲得更佳的效能和回應能力。
