預先定義的圖層和指定給該圖層的物件清單。
| 圖層 | 定義 |
|---|---|
| AMC_Contour |
對映至物件：輪廓線 1；輪廓線 2；輪廓線 3；輪廓線 4 |
| AMC_Centerline |
對映至物件：中心線；窄中心線；孔圓；窄孔圓；內嵌齒輪參考圓；窄內嵌齒輪參考圓 |
| AMC_Break_Line |
對映至物件: 折斷線短；拆解線 |
| AMC_Thread |
對映至物件：螺紋線 |
| AMC_Hidden |
對映至物件: 隱藏線；窄隱藏線 |
| AMC_Construction |
對映至物件：建構線 |
| AMC_Section_Line |
對映至物件: 剖面/檢視平面線 |

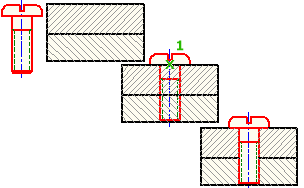

| AMC_Contour_BHII | : 保留的圖層，可繪製在隱藏情況中使位在下方和重疊物件不可見的輪廓線。 例如，如果在內容編輯器中將螺釘的輪廓線放置在 AMC_Contour_BHII 圖層上，則當螺釘插入至圖面時，位在下方和重疊物件 (例如直線或填充線) 將被螺釘的輪廓線所隱藏。 |

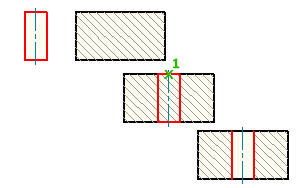

| AMC_Contour_BHIU | 保留的圖層，可繪製在隱藏情況中使位在下方物件不可見，而使重疊物件保持不變的輪廓線。 例如，如果在內容編輯器中將孔的輪廓線放置在 AMC_Contour_BHIU 圖層上，則當孔插入至圖面時，位在下方的物件 (例如直線或填充線) 將被孔的輪廓線所隱藏。重疊物件仍然可見。 |
| AMC_Dimension |
對映至物件: 標註/延伸線 |
| AMC_Text_Medium |
對映至物件：中號文字 |
| AMC_Contour_BHII_Invisible |

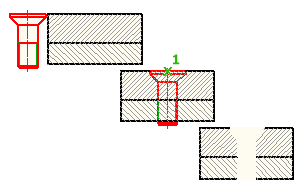

 例如，如果在內容編輯器中將螺釘的輪廓線放置在 AMC_Contour_BHII_Invisible 圖層上，則當螺釘插入至圖面時，位在下方和重疊物件 (例如直線或填充線) 將不可見，螺釘的輪廓線也不可見。 |
| AMC_Contour_BHIU_Invisible |

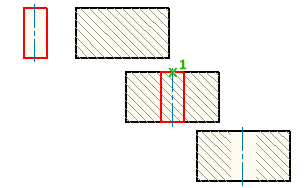

 例如，如果您將孔的輪廓線放置在內容編輯器的 AMC_Contour_BHIU_Invisible 圖層上，則當孔插入至圖面時，底層物件 (例如直線或剖面線) 和孔的輪廓線將不可見。重疊物件仍然可見。 |
