選取製圖標準 (及修訂版) 後，熔接符號的預設設定將變更以與此製圖標準相符。如果需要，您可以自訂這些設定以滿足製圖需求
由於文字和引線是最常用於註解的物件，AutoCAD Mechanical 工具集 提供了單一規劃點 (「標準設定」對話方塊)，讓您能夠指定它們的預設性質。這些設定是主要設定。
在「熔接設定」對話方塊中，文字和引線設定預設為「依目前製圖標準名稱」。如果您修改主要設定，熔接符號將自動取得新設定。如果您不想讓熔接符號遵循主要設定，您可以取代文字高度並選取特定值。
熔接符號的多個其他元素大小是從文字高度衍生而來。這些元素包括：
- 熔接類型符號。
- 輪廓線符號。
- 交錯符號 (僅限 ISO 和 ISO 式標準)。
- 全周符號 (僅限 GB 標準)。
- 現場熔接符號。
- 全周符號。
- 尾叉符號。
- 參考線和識別線的長度。

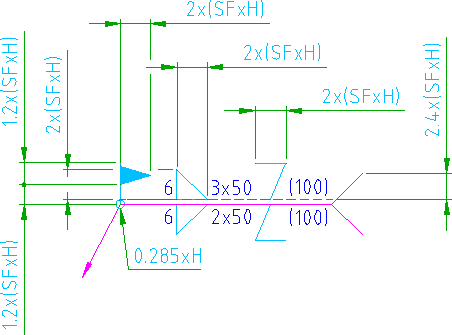

若要控制這些元素 (不包括參考線和識別線，以及全周符號) 的大小，您可以變更熔接符號的比例係數性質。下圖所示為 ISO 熔接符號。取決於文字高度的各種元素的高度會展示為方程式，其中 H 是文字高度，SF 是比例係數。方程式依製圖標準而異。
您還可以指定將熔接符號插入圖面時可供選取的熔接類型符號。您也可以規劃識別線和參考線之間的間隙，以及第一個和第二個處理之間的間隙。
