為詳圖的詳圖邊界線、模型邊和連接線設定性質。
選項清單
系統會顯示下列選項。
邊界線
- 線顏色
- 設定詳圖邊界線的顏色。如果按一下「選取顏色」(位於「顏色」清單的底部)，螢幕上會顯示「選取顏色」對話方塊。您也可以輸入顏色名稱或號碼。 註: 如果您選取標示為「依目前製圖標準的名稱」的顏色，則會從「物件性質設定」對話方塊獲得詳圖邊界線的顏色。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
- 線型
- 設定詳圖邊界線的線型。如果按一下「其他」，螢幕上會顯示「選取線型」對話方塊。 註: 如果您選取標示為「依目前製圖標準的名稱」的線型，則會從「物件性質設定」對話方塊取得線型。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
- 線粗
- 設定詳圖邊界的線粗。 註: 如果您選取標示為「依目前製圖標準的名稱」的線粗，則會從「物件性質設定」對話方塊獲得詳圖邊界線的線粗。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
模型邊

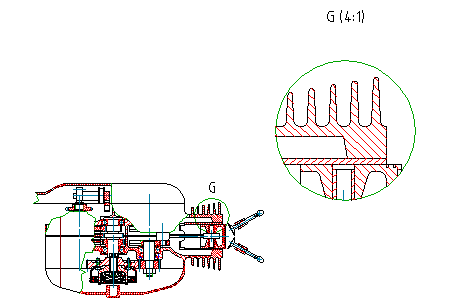

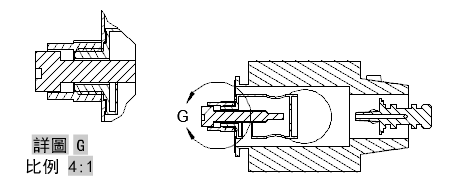

- 平滑
- 將詳圖中模型上的割面線設為平滑。
套用至模型文件詳圖 套用至 AMDETAIL 詳圖

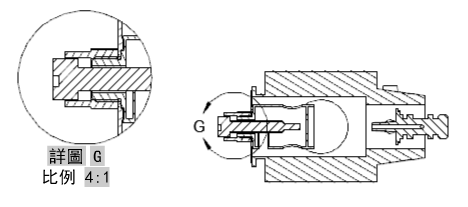

- 邊界平滑
- 在詳圖周圍顯示邊界，並將詳圖中所展示模型上的割面線設為平滑。
套用至模型文件詳圖 套用至 AMDETAIL 詳圖

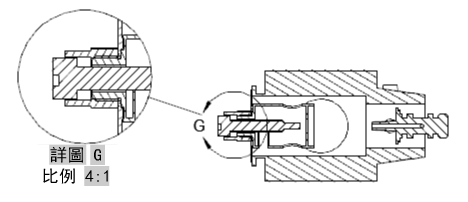

- 連接線平滑
- 在詳圖邊界與對應詳圖邊界之間顯示連接線。此外，還會在詳圖周圍顯示邊界，並將詳圖中所展示模型上的割面線設為平滑。
套用至模型文件詳圖 套用至 AMDETAIL 詳圖

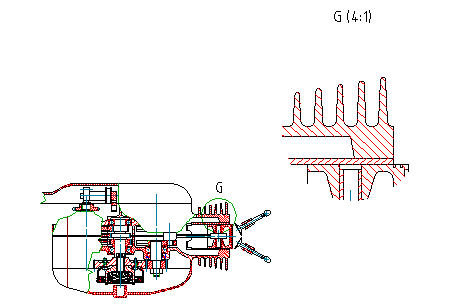

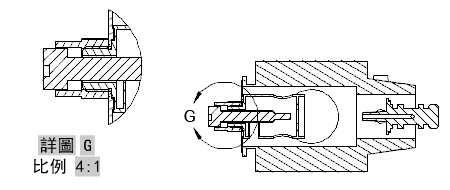

- 鋸齒狀
- 將詳圖中模型上的割面線設為鋸齒狀。
套用至模型文件詳圖 套用至 AMDETAIL 詳圖
註: AMDETAIL 詳圖不支援鋸齒狀割面線。選取此選項後，AMDETAIL 圖面視圖的行為會如同已選取「平滑」選項一樣。 - 線顏色
- 設定詳圖邊界的顏色。如果按一下「選取顏色」(位於「顏色」清單的底部)，螢幕上會顯示「選取顏色」對話方塊。您也可以輸入顏色名稱或號碼。 註: 如果您選取標示為「依目前製圖標準的名稱」的顏色，則會從「物件性質設定」對話方塊獲得詳圖邊界線的顏色。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
- 線型
- 設定詳圖邊界的線型。如果按一下「其他」，螢幕上會顯示「選取線型」對話方塊。 註: 如果您選取標示為「依目前製圖標準的名稱」的線型，則會從「物件性質設定」對話方塊獲得詳圖邊界的線型。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
- 線粗
- 設定詳圖邊界的線粗。 註: 如果您選取標示為「依目前製圖標準的名稱」的線粗，則會從「物件性質設定」對話方塊獲得詳圖邊界的線粗。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
連接線
- 線顏色
- 設定詳圖邊界與對應詳圖邊界之間連接線的顏色。如果按一下「選取顏色」(位於「顏色」清單的底部)，螢幕上會顯示「選取顏色」對話方塊。您也可以輸入顏色名稱或號碼。 註: 如果您選取標示為「依目前製圖標準的名稱」的顏色，則會從「物件性質設定」對話方塊獲得連接線的顏色。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
- 線型
- 設定連接線的線型。如果按一下「其他」，螢幕上會顯示「選取線型」對話方塊。 註: 如果您選取標示為「依目前製圖標準的名稱」的線型，則會從「物件性質設定」對話方塊獲得連接線的線型。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
- 線粗
- 設定連接線的線粗。 註: 如果您選取標示為「依目前製圖標準的名稱」的線粗，則會從「物件性質設定」對話方塊獲得連接線的線粗。此選項僅適用於 AutoCAD Mechanical 工具集 詳圖型式。
還原預設
將所有值都返回至型式所依據的製圖標準和修訂的預設值。此按鈕僅對 AutoCAD Mechanical 工具集 詳圖型式可見。
