關於 AutoCAD Mechanical 工具集 矩形建立工具

AutoCAD Mechanical 工具集 提供多種用於建立矩形封閉聚合線的指令。

AutoCAD RECTANG 指令也可指定兩個對角點來建立矩形。但是，視您想要插入矩形的位置而定，您不一定會覺得此方式便於使用。AutoCAD Mechanical 工具集 矩形建立指令提供許多其他用於定義矩形的選項。

例如，如果您在呼叫 AMRECTANG 指令之後按空格鍵，起點即會變更。游標會變更以展示目前的起點。

游標	意義
	使用角點做為起點來建立矩形。
	使用底邊中點做為起點來建立矩形。
	使用高度中點做為起點來建立矩形。
	使用矩形中心點做為起點來建立矩形。

呼叫該指令後，您可以選擇變更角點的造型 (圓角或倒角)。您還可以控制是否使用矩形繪製中心線。

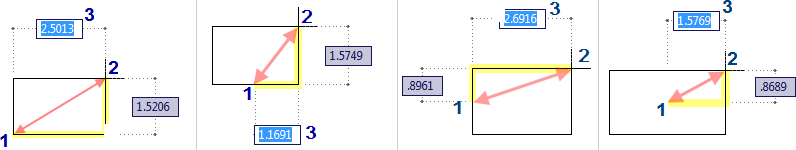

之後，指定用於定義矩形的起點。您可以在繪製區中按一下以指定第二點。如果啟用了標註輸入，您可以在游標附近的工具提示輸入方塊中輸入標註值，以指定第二點。

您還可以使用面積以及長度或寬度來定義矩形。如果「倒角」或「圓角」選項處於作用中狀態，則面積計算會將其納入考量。

您可以透過功能區「常用」頁籤上的「矩形」按鈕 ( 查找)，存取所有 AutoCAD Mechanical 工具集 矩形建立工具。
