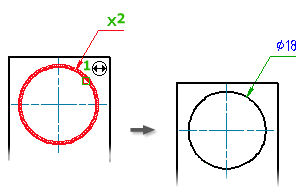

為弧和圓建立直徑標註。
查找
摘要
此指令是 AMPOWERDIM 指令的「徑向」
「直徑」選項的捷徑。它可將直徑符號自動加入至其所建立標註的標註文字。
提示清單
系統會顯示下列提示。
選取弧或圓
指定弧或圓以為其建立標註。
- 標註線位置
- 指定標註線的放置位置。如果由於您將標註放置到弧之外而使標註指向弧之外，AutoCAD Mechanical 工具集 會自動繪製弧延伸線。
線性
使用水平、垂直或旋轉標註線建立線性標註。
- 水平
- 將標註類型設定為水平線性標註。
- 垂直
- 將標註類型設定為垂直線性標註。
- 旋轉
- 將標註類型設定為旋轉線性標註。
- 標註線角度 - 指定標註線的旋轉程度。
- 拖曳
- 根據您移動標註的方向，標註會變更為水平標註、垂直標註或對齊標註。
- 放置選項
- 提供用於取代預設距離鎖點設定的選項。
- 選取物件 - 指定要做為距離鎖點計算之基準的物件。
- 選項 - 顯示一個對話方塊，其可讓您取代鎖點距離，或暫時打開或關閉距離鎖點。
選項
顯示「直徑標註選項」對話方塊，該對話方塊可讓您規劃標註的外觀。
