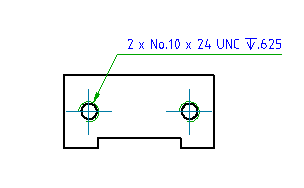

建立引線註記，並將其貼附到繪製區中的物件。
查找
摘要
註記可以包含純文字或方程式。符號資源庫中提供了一組事先定義的包含方程式的樣板。將註記貼附至物件時，將自動套用相應的樣板。因此，註記將在建立時立即自動顯示有意義的關聯式資訊。
使用 AMNOTETAB 系統變數來打開或關閉「註記」關聯式頁籤。僅在系統變數設定為 0 時，才會開啟「註記」對話方塊。
提示清單
系統會顯示下列提示。
- 選取要貼附的物件
- 將符號貼附至物件。若要放置符號，而不將其貼附至任何物件，請按一下您想放置引線箭頭的位置。如果要放置不含引線的符號，請按一下您要放置符號的位置。
- 重編
- 將兩條或多條引線互相對齊。
- 選取註記 - 指定要對齊的引線註記符號。完成後按 Enter。
- 水平 - 水平對齊符號。在繪製區中按一下以放置符號。
- 垂直 - 垂直對齊符號。在繪製區中按一下以放置符號。
- 資源庫
- 指定從符號資源庫中的樣板獲取符號文字。
- 品類 - 指定您要套用的樣板的品類名稱。
- ? - 列示您可以選取的料件的名稱。
- 符號名稱 - 指定要套用的樣板的名稱。
- 起點
- 指定引線箭頭的位置。如果您將符號貼附至弧、圓、橢圓或雲形線，AutoCAD Mechanical 工具集 會自動確定起點，而不會顯示此提示。
- 下一點
- 指定引線下一頂點的位置。 註:
- 如果您將符號貼附至弧、圓、橢圓或雲形線，AutoCAD Mechanical 工具集 會強制引線與貼附的物件互垂。若要取代此限制，請在移動游標時，按「切換符號引線正投影模式」鍵 (依預設為 Shift+F)。
- 如果您將符號貼附至一條直線，AutoCAD Mechanical 工具集 不會執行此限制。若要使引線線段互垂於貼附的直線，請移動游標，以使引線近似互垂，並沿著顯示的對齊路徑進行追蹤。
- 符號
- 將符號放置在最近一次按一下的位置。
