宗地配置方案

「宗地配置工具」支援配置宗地的不同方法。除了面積和臨街面參數外，您還可以指定最小臨街面偏移約束或使用最小寬度和深度約束。以下節介紹了這些方法。請嘗試這些方法，以查看哪種方法最能滿足您的設計需要。

透過偏移處的最小臨街面配置宗地

現在您可以在建立宗地時使用可選的偏移處最小臨街面選項。

使用偏移處的最小臨街面配置宗地的步驟

1. 按一下「常用」頁籤 「建立設計」面板 「宗地」下拉式功能表 「宗地建立工具」 以開啟「宗地配置工具」。
2. 輸入最小面積、最小臨街面和臨街面偏移的值。
3. 將「使用偏移處的最小臨街面」設為「是」。
4. 選擇建立工具。
5. 在「建立宗地 - 配置」對話方塊中，選取需要的工址、型式、圖層和標示型式。按一下「確定」。
6. 選取您所要細分宗地的宗地面積選取標示，或者您可以點選宗地內的點。
7. 選取臨街面直線的起點和終點。當您沿臨街面繪製時，會顯示一條預覽線。

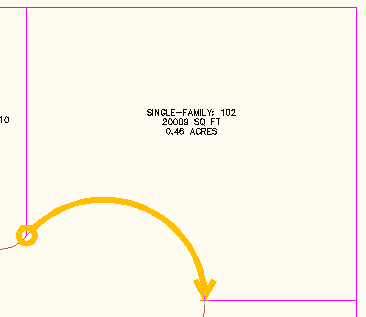

   圖 7：臨街面預覽線

8. 根據您選取的工具 (線滑動、線擺動等) 提供指令提示下要求的資訊。
9. 如果建議的解決方案正確，預覽圖形則會顯示。綠色虛線表示臨街面偏移，如圖 8 所示。接受產生的解決方案或輸入 No 以結束指令，以便您可以調整大小調整參數。

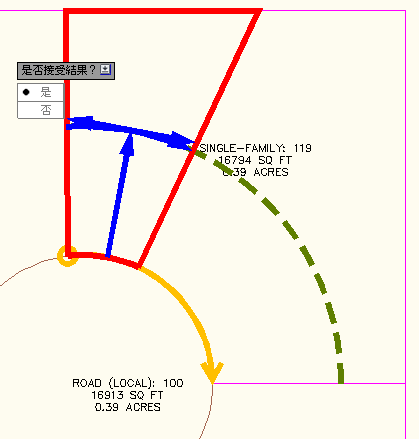

   圖 8：建議的解決方案和臨街面偏移線的預覽

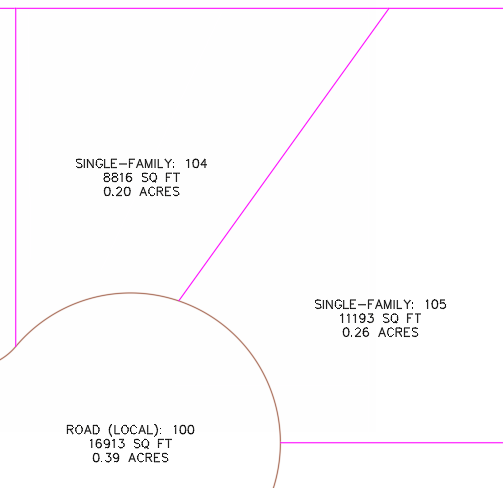

   圖 9：新宗地建立

使用最小深度和最小寬度配置宗地

現在您可以透過指定最小面積、最小臨街面、最小深度和最小深度處的最小寬度來配置宗地。

使用最小寬度和最小深度配置宗地的步驟

1. 按一下「常用」頁籤 「建立設計」面板 「宗地」下拉式功能表 「宗地建立工具」以開啟「宗地配置工具」。
2. 輸入最小面積、最小臨街面、臨街面偏移、最小寬度、最小深度和最大深度的值。
3. 將「使用最大深度」設為「是」。
4. 選擇建立工具。
5. 在「建立宗地 - 配置」對話方塊中，選取需要的工址、型式、圖層和標示型式。按一下「確定」。
6. 點選要細分的宗地中的點。
7. 選取臨街面直線的起點和終點。當您沿臨街面繪製時，會顯示一條臨時直線。
8. 根據您選取的工具 (線滑動、線擺動等) 提供指令提示下要求的資訊。
9. 如果建議的解決方案正確，預覽圖形則會顯示，如圖 10 所示。接受產生的解決方案或輸入 No 以結束指令，以便您可以調整大小調整參數。圖 10 顯示「自動模式」打開時的預覽圖形。

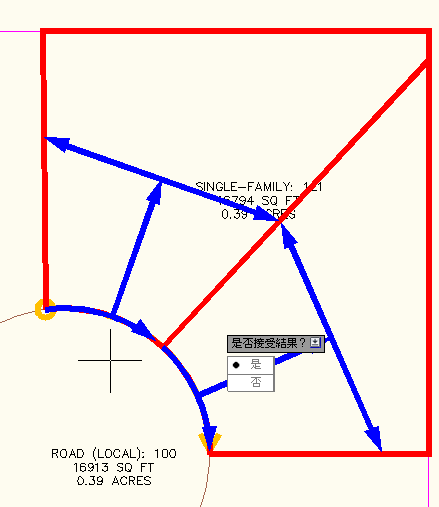

   圖 10：使用最大深度準則的建議解決方案

   如果接受建議的解決方案，就會建立新宗地，如圖 11 所示。

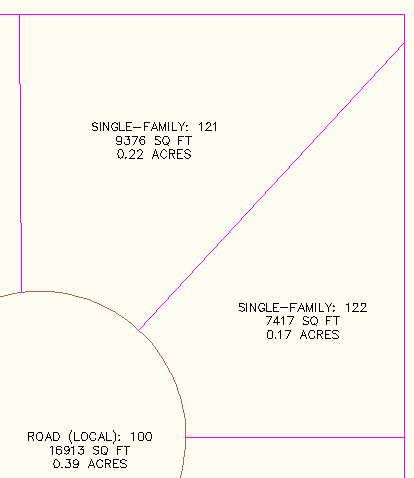

   圖 11：新宗地建立

Marissa Jenkinson 是一名來自 CADD Microsystems, Inc. 公司 (總部位於 Alexandria, Virginia，網站為 http://www.caddmicro.com) 的銷售應用程式工程師，他為宗地建立一節和宗地編輯最佳實踐資訊撰寫了內容。
