設計圖面時,請確保使用正確的樣板。如果選取應用程式功能表 「新建」來存取「選取樣板」對話方塊,則會提供大量樣板。樣板 acad.dwt 為預設 AutoCAD 圖面樣板。請使用自訂的 Autodesk Civil 3D 樣板來建立圖面,而非使用此樣板 (acad.dwt)。
使用英制紀要啟動 Autodesk Civil 3D 時,新圖面的預設樣板為 _Autodesk Civil 3D (Imperial) NCS.dwt。使用公制紀要啟動 Autodesk Civil 3D 時,新圖面的預設樣板為 _Autodesk Civil 3D (Metric) NCS.dwt。啟動 Autodesk Civil 3D 或建立新圖面 (QNEW 指令) 時,套用預設樣板。 可以將其他更滿足您需要的樣板指定為預設樣板。
變更預設樣板的步驟

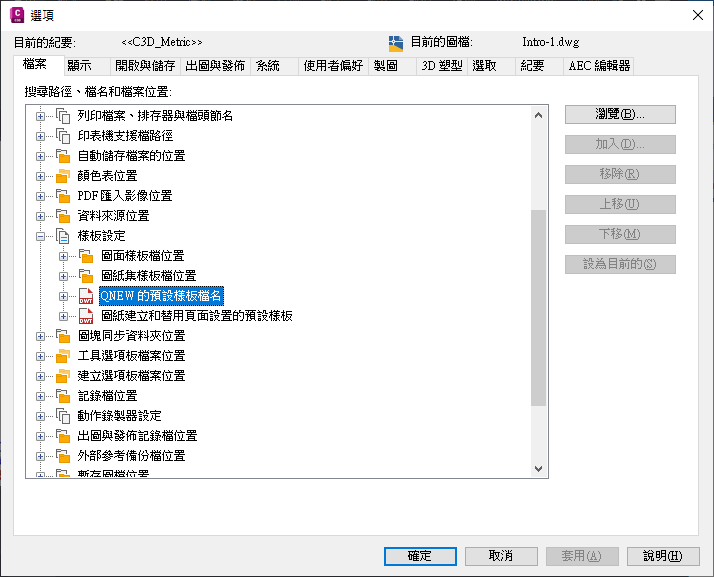

圖 1:設定預設樣板
如果您的公司使用美國國家 CAD 標準® (NCS),則需要使用透過 NCS 標準設置的樣板。
有些地區套件包含特定區域的圖面需求。很多區域具有使用者可以下載的型式,以確保本地使用者在 Autodesk Civil 3D 中建立的圖面可以滿足本地的提交需求。如果您所在的國家/地區具有可用的地區套件,請確保使用該套件中的樣板檔案來啟動您的專案。
