我們會在單一圖面中將某些基本型式與較複雜的型式進行比較，還會將圖面樣板 (.dwt) 與取樣圖面進行比較。此練習將有助於展示如何將某些基本型式與經過增加型式和修訂的圖面進行比較。使用 Autodesk Civil 3D 開始時，請將注意力集中於「工具區」的「設定」和「探勘器」頁籤的使用和配置上，因為它們對於型式的建立、控制和識別非常關鍵。
地形型式比較
開啟位於 C:\Program Files\AutoCAD 2024\C3D\Help\Civil Best Practices Guide 的範例型式圖面 Sample_styles.dwg。地形型式旨在顯示不同設計階段中地形的不同元件。指定給圖面的地形型式稱為「既有地形等高線」，它是專案的設計階段中將使用的型式範例。
在「地形型式 - 既有地形等高線」對話方塊中，「邊界」、「主要等高線」和「次要等高線」元件將設定為可見。這些元件將確定地形在圖面中的顯示方式。啟用這些元件後，地形的顯示將如圖 6 所示。
圖 6：高程和坡度不可見
以下練習展示了如何變更「既有地形等高線」型式，以使其反映「完工整地地形」型式。編輯此等高線型式將展示如何進行試驗使型式滿足您的需求。
變更「既有地形等高線」型式的步驟
- 在「工具區」的「設定」頁籤上，展開「地形型式」集合，然後按兩下「既有地形等高線」型式。
- 在「顯示」頁籤上，按一下燈泡圖示以關閉「主要等高線」和「次要等高線」元件。
- 按一下燈泡圖示以打開「高程」和「坡度箭頭」元件的可見性，如圖 7 所示。保持「邊界」等高線設定為「可見」。

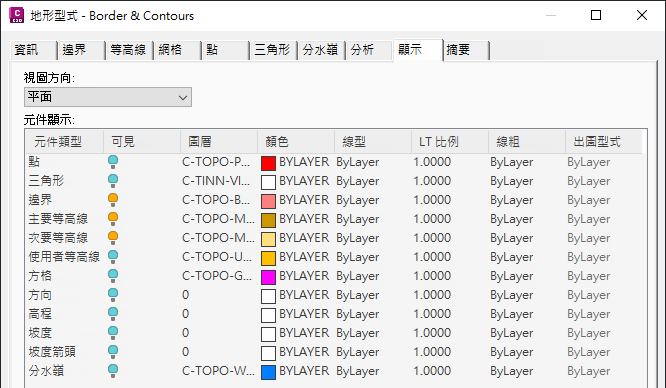

圖 7：啟用高程和坡度元件
現在，圖面將顯示邊界和高程差異 (透過不同顏色指示)，並顯示坡度方向箭頭和外觀，如圖 8 所示。等高線不再可見。現在，這些變更將反映為提供的完工整地地形型式啟用的元件。

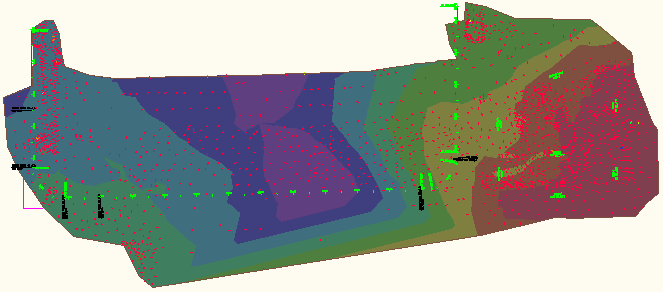

圖 8：用於展示的高程顏色和坡度箭頭
設置完工整地地形型式可以為達到展示目的或為專案的後期階段顯示圖面。
設置型式之前，您應探究既有型式，以確定哪些型式最符合您的需要。請記住，對型式性質進行看上去很細小的編輯可能會在圖面中產生顯著的影響。
建立型式時請採用保守的方式，僅在有保證的情況下才進行其他變更。
宗地型式比較
對於宗地型式，可以指定顏色以區分各種類型的宗地元件。
探索宗地型式的步驟
- 在 Sample_styles.dwg 圖面中，於「工具區」的「設定」頁籤上的「宗地」集合中，展開「宗地型式」集合並在「Residential」上按一下右鍵。按一下「編輯」。
- 在「宗地型式 - 住宅型式」對話方塊中，於「顯示」頁籤上，將宗地線段的顏色設定為藍色。

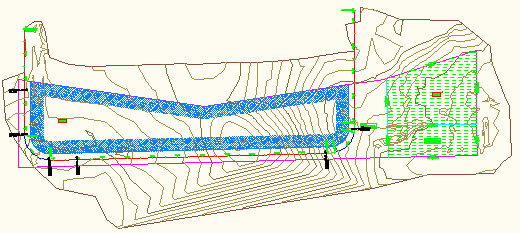

觀測宗地區域填滿元件已啟用，並注意為宗地區域填滿設定的填充線樣式。
- 瞭解如何構建其他宗地型式。按一下「應用程式」功能表
「新建」。在對話方塊中，選取 _Autodesk Civil 3D (Imperial) NCS.dwt。
- 觀測如何為單一族群宗地設置不同的型式。特別是，指定的顏色不同並且宗地區域填滿不可見。這些宗地型式的填充線樣式也不同。如果按一下填充線樣式，則會顯示「填充線樣式」對話方塊，從中可以變更指定的填充線樣式。
這些型式中每個型式的不同填充線樣式都展示了建立新型式或修改既有型式時可能存在的不同變數和組合的範例。
型式建議
學習使用 Autodesk Civil 3D 型式時，請考慮以下內容：
- 熟悉該產品之前，請儘可能少使用型式。
- 領悟新型式，從而可以正確使用它們，直到可以記住每個型式的可見指示。
- 花時間探索大量的型式元件和選項。您可能會發現非常用工具的有用之處。
-
僅在需要時才建立新型式。請記住，型式是為設計服務的，是幫助改進圖面和簡化程序的工具。它們不應使您的工作更加困難。熟悉了型式的使用及其建立、複製和編輯方式後，應用型式將極大地增強您的圖面，並使您的工作更加輕鬆。
