標示宗地外部參考

將顯示以下練習以展示插入並隨後註解宗地資料的最佳方式。該作業分為三個部分：

• 將宗地圖面的外部參考插入至包含 AutoCAD 物件的圖面中。
• 標示界址線。
• 編輯結果標示。

開啟 C:\Program Files\AutoCAD 2024\C3D\Help\Civil Best Practices Guide 中的 source.dwg 與 current.dwg。

1. 最大化 current.dwg，然後按一下「插入頁籤」「參考」面板 「貼附」。在「選取參考檔案」對話方塊中，導覽至 source.dwg，選取它並按一下「開啟」。
2. 在「外部參考」對話方塊中，將「插入點」設定為 0,0,0，將「比例」設定為 1,1,1，將「旋轉角度」設定為 0。

   建議您將「路徑類型」設定為「相對路徑」。

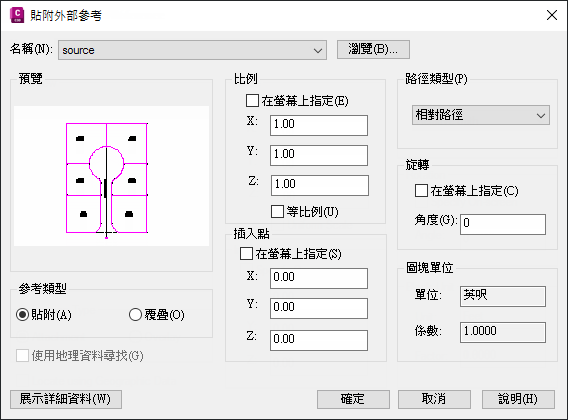

   圖 15：外部參考標示所需要的設定

3. 按一下「確定」。
4. 與對常規資料一樣加入標示。按一下「註解」頁籤 「標示」面板 「直線和曲線」「加入多重直線段/曲線段標示」。標示組成 LOT7 和 LOT16 (均為外部參考資料) 的所有直線和曲線。標示指令如同其對常規物件工作那樣工作。
5. 選取外部參考宗地並在其上按一下右鍵，然後觀測可用的外部參考指令。
   註:

   選取外部參考資料後，將使用虛線亮顯它們。外部參考指令可依多種方式影響相應的標示。如果分離或併入外部參考，則會刪除並必須重新建立標示。

6. 在目前圖面中存在的宗地上按一下右鍵，並注意關聯式功能表。
   註:

   標示外部參考時，按此方式對其進行指定以避免混淆。使用文字元件編輯器將慣例加入至標示文字以進行識別。這是區分外部參考和原生物件資料的簡單方法。
