在本月的「您是否嘗試過」文章中，我們將深入瞭解 Civil 3D 中的 Geotechnical Modeler 功能。

我們每個月都會在 Civil 3D 中簡要介紹實用的功能或工作流程。我們會查看新增功能、一段時間的使用情況，並找出可改善 Civil 3D 使用體驗的功能，同時提高您和團隊的生產力。

您希望看到納入什麼功能？請在備註中告訴我們。

這是什麼？

Geotechnical Modeler 延伸模組可讓您直接在 Civil 3D 環境中匯入和連接地理技術資料。Geotechnical Modeler 提供的工具可以輕鬆產生地層表面、在縱斷面視圖中建立地理技術資料的次地形視覺化，以及將縱斷面資訊轉置到三維視圖中。所有 Civil 3D 軟體的使用者應該都很熟悉其工作流程，因為該工具使用多種 Civil 3D 物件和型式。

為什麼要使用？

Geotechnical Modeler 相當靈活，可讓您建立和管理標準 Civil 3D 物件類型和型式，包括：COGO 點、不規則三角網地形、定線、縱斷面和縱斷面視圖。Geotechnical Modeler 提供您兩個將次地形資料連接至 Civil 3D 專案的選項：透過產業特定的 AGS 檔案格式選項或使用簡單的 CSV 檔案。

在何處找到工具？

若要存取 Geotechnical Modeler 對話方塊，請執行以下作業：

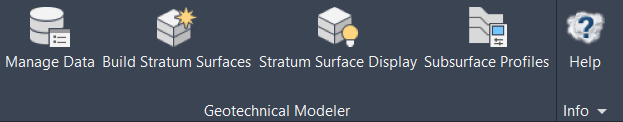

從功能區中，選取「Geotechnical Modeler」頁籤 選取要開啟的適當 Geotechnical Modeler 介面：

您也可以選擇從指令行輸入指令字首 GM，做為存取 Geotechnical Modeler 對話方塊的替用方法。您可以從指令行使用以下指令以存取「Geotechnical Modeler」對話方塊：

• GM_ManageData
• GM_BuildSurfaces
• GM_StratumSurfaceDisplay
• GM_SubsurfaceProfiles
• GM_Help

工作流程

匯入地理技術資料

將地理技術資料匯入至 Civil 3D 專案時，Geotechnical Modeler 支援產業專用的 AGS 檔案格式和更一般的 CSV 檔案格式。如果您使用支援 AGS 格式的專用地理技術或次地形軟體，則可以輕鬆地將該地理技術資料連接至 Civil 3D 專案。

CSV 格式可讓您以簡單的文字型檔案格式開發和輸入資料，而無需在專案無法使用 AGS 資料時使用專用軟體。

加入次地形縱斷面

從地上鑿孔資料建立地形。

Geotechnical Modeler 可讓您使用專案資料集建立各種地形。可以使用資料集中包含的其他「地質」欄位來建置地層地形。若要使用其他「地質」欄位建置地形，請選取所需欄位，然後選取「建置地形」。

除了在地上鑿孔之間進行內插外，Geotechnical Modeler 還可讓您選擇跟隨既有地形，以獲得更佳的次地形視覺化效果。

視覺化地理技術資料

將 Geotechnical Modeler 資訊匯入至模型後，您可以建立地層表面，以表示地上鑿孔資料中的每個材料圖層。您可以分別控制平面視圖和模型視圖的地層表面顯示。

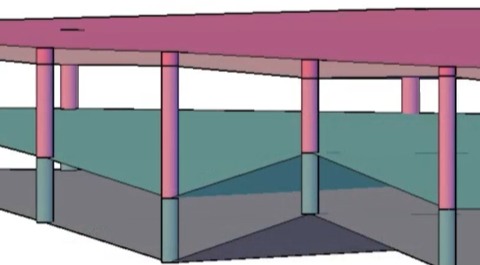

如果您想要更直觀地顯示地上鑿孔資料，可以建立 2D 靜態圖以更清楚地瞭解地理技術資料。您也可以建立 3D 靜態圖，以 3D 方式檢視地上鑿孔地層地形。

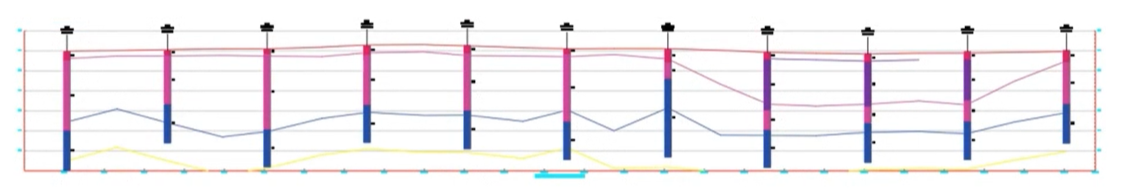

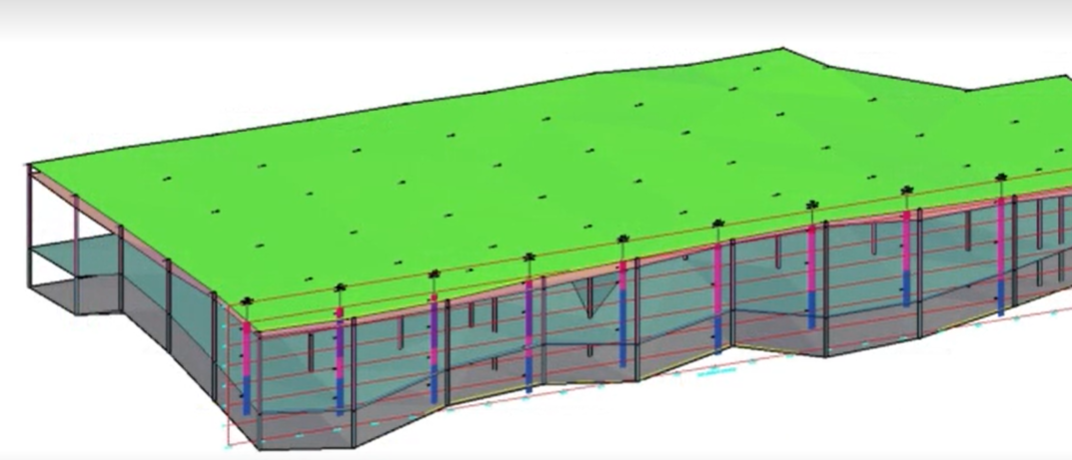

一種表示不同地層縱斷面和地上鑿孔本身的次地形縱斷面視圖。選取您要加入至縱斷面的地上鑿孔，並在產生縱斷面視圖時加入這些孔。縱斷面視圖可在設計平面圖紙中使用，但也可以在 3D 中加入。

將這些資訊整合到 3D 視圖中，可協助您做出更好的設計決策。您也可以從 Civil 3D 將模型匯入至 InfraWorks，讓相關人員在處理工址設計時更清楚瞭解問題。

匯出資料

Geotechnical Modeler 包括一個可讓您將次地形模型資料匯出至新 Civil 3D 圖面的工具。

共用 3D 地上鑿孔和地層表面的步驟：

1. 選取「3D 匯出」，以開啟「3D 匯出」對話方塊。
2. 從對話方塊中選取要匯出至新圖面的物件類型 (3D 地上鑿孔或地層表面)。
3. 從「地形」頁籤的提供清單中選取地形。
4. 如果要匯出地層表面，請選取「地形元件顯示」頁籤，然後選取要匯出到獨立 Civil 3D 圖面的所需地形元件。
5. 選取「匯出」，並以偏好的檔名將匯出內容儲存至偏好的資料夾位置。
