基本人行道

此次組合用於插入可定義具有可選林蔭道的混凝土人行道的連接。

此為一組入門次組合中的一個，可用於進行簡單的道路塑型以及用於自學課程和培訓之目的。

貼附

貼附點位於內側緩衝的內側邊緣上。

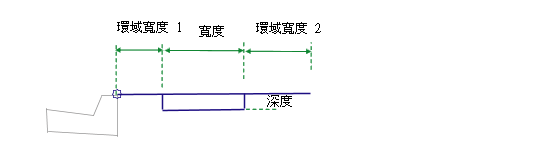

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指示向哪一側插入次組合	左/右	右
寬度	混凝土人行道的寬度	正數	1.8 m 6.0 ft
深度	混凝土人行道的深度	正數	0.1 m 0.333 ft
緩衝寬度 1	內側緩衝區域的寬度	正數	0 ft，m
緩衝寬度 2	外側緩衝區域的寬度	正數	0 ft，m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

將內側緩衝區域、人行道和外側緩衝區域的連接以水平坡度從貼附點向外插入。透過將緩衝區的寬度設定為零，可以省略緩衝區域。

配置模式作業

在配置模式中，此次組合可依輸入參數指定的那樣繪製緩衝區域和人行道。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P2	Sidewalk_In	完工整地地形上的人行道內側邊緣
P3	Sidewalk_Out	完工整地地形上的人行道外側邊緣
L1	Top Datum
L2	Top Sidewalk	人行道結構頂部連接
L3	Top Datum
L4 - L6	Sidewalk Datum
S1	Sidewalk	人行道混凝土區域

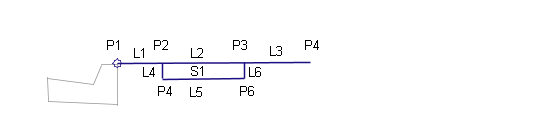

編碼圖
