ClarkCountySidewalk 次組合會根據「克拉克郡人行道標準」(Clark County Sidewalk Standard)，插入具有內側和外側草坪林蔭道的混凝土人行道連接。人行道位於 CSBC 圖層上方。
請確認使用的標註符合您對標準平面圖的解譯。
貼附
貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

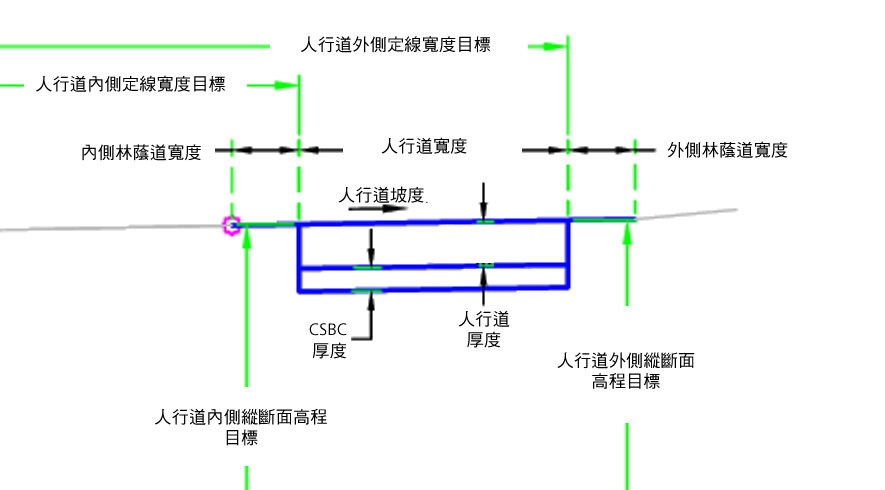

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 人行道寬度 | 人行道寬度 | 數字 |
6.0 ft 1.8 m |
| 人行道厚度 | 人行道厚度 | 數字 |
0.33 ft 0.1 m |
| 使用 CSBC 岩石 | 使用 CSBC 岩石 | 是/否 | 是 |
| CSBC 厚度 | CSBC 厚度 | 數字 |
0.17 ft 0.05 m |
| 人行道坡度 | 人行道坡度 | 正數 |
1.5% |
| 內側林蔭道寬度 | 內側林蔭道寬度 | 數字 |
1 ft 0.3 m |
| 外側林蔭道寬度 | 外側林蔭道寬度 | 數字 |
1 ft 0.3 m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 人行道內側定線 | 可以用於取代內側林蔭道寬度。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 人行道外側定線 | 可以用於取代人行道寬度。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 人行道內側縱斷面 | 可以用於取代內側人行道高程。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 人行道外側縱斷面 | 可以用於取代外側人行道高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
從貼附點以指定的坡度向外插入內側草坪、人行道和外側草坪林蔭道連接。透過指定零寬度可以省略草坪。如果將參數設為包含 CSBC，則會在人行道下方建構 CSBC。
可以選擇性地透過貼附到偏移定線取得多個元素寬度。另外，可以透過連接到偏移縱斷面得出人行道橫向坡度。
配置模式作業
在配置模式中，此次組合將根據指定的輸入參數值來顯示林蔭道和人行道。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P2 | Sidewalk_In | 人行道的內側邊緣 |
| P3 | Sidewalk_Out | 人行道的外側邊緣 |
| P7 | Btm-SW-CSBC-IN | CSBC 的內側底部 |
| P6 | Btm-SW-CSBC-OUT | CSBC 的外側底部 |
| L1、L3 | Top、Datum | 頂部林蔭道地形 |
| L2 | 頂部，人行道 | 頂部人行道地形 |
| L6、L9 | Datum | |
| S1 | Sidewalk | 人行道區域 |
| S2 | CSBC-SW | 人行道下方的 CSBC 區域 |
編碼圖
