ShoulderRoundedTarget 次組合提供路肩的捨入。
從貼附點至捨入的 PVI 測量路肩。如果 PVI 和目標地形之間的距離不夠提供捨入曲線，捨入的曲線值會減少至佈滿。您可以定義該圓角路肩的幾何圖形。
貼附
貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。

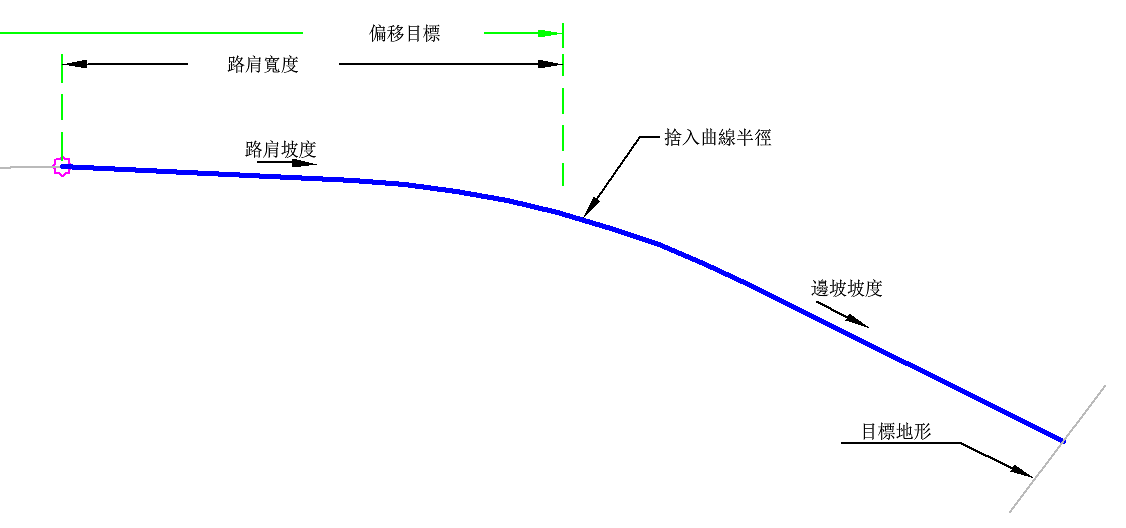

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
| 路肩坡度 | 路肩的坡度。 | 數字 | -5 ( % ) |
| 邊坡坡度 | 邊坡坡度的坡度。 | 正數 | 2 (: 1) |
| 捨入曲線 | 指定長度的值。 | 正數 |
2.5 ft 0.75 m |
| 路肩寬度 | 從貼附點到路肩鉸接點的寬度。 | 正數 |
5 ft 1.5 m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
邊坡地形 |
邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 可選 |
|
Offset Target |
可以用於取代路肩寬度，並將路肩寬度與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
圓形曲線的 PVI 位置是透過使用輸入參數或偏移目標 (如果已設定) 來計算。然後計算暫存邊坡連接。然後計算曲線，其餘點和連接將加入至次組合。
配置模式作業
在配置模式中，此次組合將顯示組成路肩的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 頂部，鉸接 | |
| P4 | 邊坡，頂部 | |
| L1 - L3 | Top |

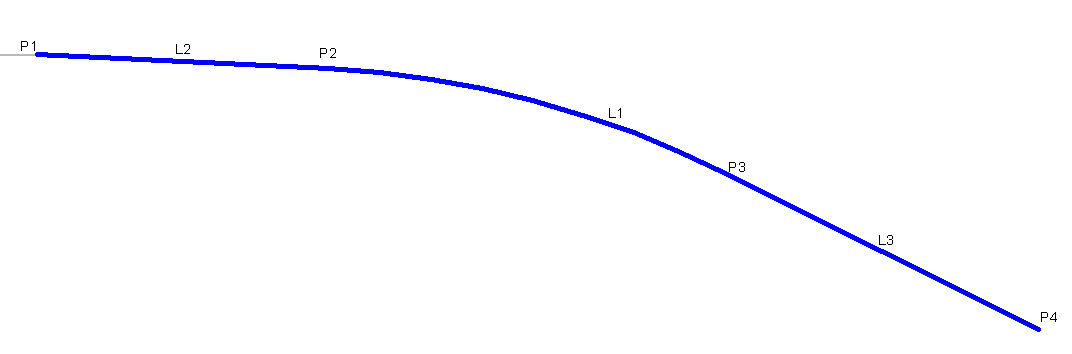

編碼圖
