橫斷車道

在內側車道和外側車道具有不同向下坡度的情況下，此次組合可為橫斷道路的行巷道建立斷面表現法。

此次組合用於分割的橫斷公路上的內側車道。鋪面結構遵循《Autodesk Civil 3D 使用指南說明》中「鋪路橫斷面上的鋪面結構」中所述的標準。

貼附

貼附點位於完工整地地形地面上的內側車道邊緣上。此元件可以貼附到左側，也可以貼附到右側。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
內側寬度	可以用於取代固定的「內側寬度」，並將內側車道邊緣與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
外側寬度	可以用於取代固定的「外側寬度」，並將外側車道邊緣與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
內側高程	可以用於取代標準坡度，並將內側車道邊緣的高程與縱斷面的高程關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
外側高程	可以用於取代標準坡度，並將外側車道邊緣的高程與縱斷面的高程關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

參數	描述	類型
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)
內側車道寬度	內側車道的寬度	數字
內側百分比坡度	內側車道的百分比坡度	數字
外側車道寬度	外側車道的寬度	數字
外側百分比坡度	外側車道的百分比坡度	數字

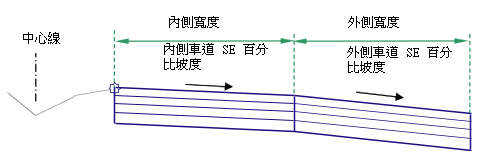

此次組合可建立一組可具有不同坡度的內側車道和外側車道。使用內側車道超高坡度從貼附點向外插入內側車道。如果在某樁號處未定義超高，則使用「內側預設百分比坡度」值。使用外側車道超高坡度或「外側預設百分比坡度」從內側車道的端點向外插入外側車道。

如果在廊道塑型期間為「寬度」指定了偏移水平定線名稱，車道的寬度將變更以與定線的偏移相符。

在配置模式中，此次組合以預設百分比坡度顯示指定寬度和深度的完工整地地形、基準和基層連接。

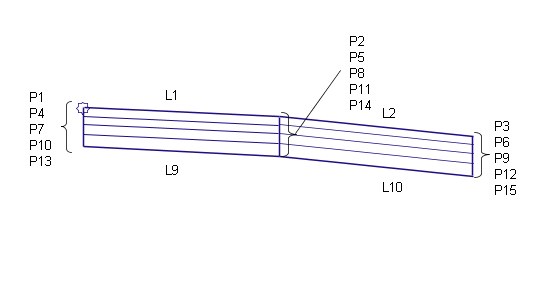

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。
