邊坡多重地形

貼附

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
地形 1 開挖坡度	用於地形 1 材料的坡度	正數	4 (:1)
地形 2 台階寬度	指定地形 1 和地形 2 之間的台階寬度 (零表示忽略)	正數	0
地形 2 台階坡度	指定可選台階的坡度	正數	4 (:1)
地形 2 開挖坡度	用於地形 2 材料的坡度	正數	2 (:1)
地形 3 台階寬度	指定地形 1 和地形 2 之間的台階寬度 (零表示忽略)	正數	0
地形 3 台階坡度	指定可選台階的坡度	正數	4 (:1)
地形 3 開挖坡度	用於地形 3 材料的坡度	正數	1 (:1)
填方坡度	填方條件中邊坡連接的坡度	正數	4 (:1)
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
地形 1	頂部既有地面地形。以下物件類型可以用作指定此地形的目標：地形。	必需
地形 2	第一個子地形。以下物件類型可以用作指定此地形的目標：地形。	可選
地形 3	第二個子地形。以下物件類型可以用作指定此地形的目標：地形。	可選

輸出參數

參數	描述	類型	預設
邊坡偏移	邊坡點的偏移	數字	邊坡偏移
邊坡高程	邊坡點的高程	數字	邊坡高程

行為

在填方條件下，將按照以「填方坡度」輸入參數為基礎的坡度將邊坡連接插入地形 1。在挖方情況下，此次組合將首先透過套用地形 3 坡度並對交點執行檢查，以確定其是否位於地形 3 下方。對於其他每個地形，均將重複此過程。(可選) 可以在地形之間地形變更處加入可選變化。將使用剛好相交的地形的台階寬度和坡度。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

配置模式作業

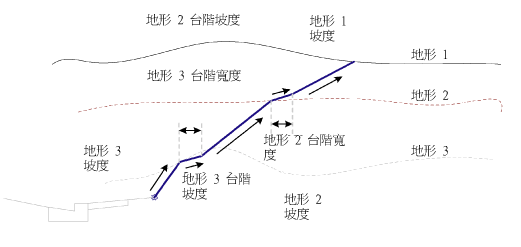

在配置模式中，此次組合使用地形 1 坡度和填方坡度的輸入參數進行顯示。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P1	Hinge、Hinge_Cut 或 Hinge_Fill	鉸接點。如果邊坡連接具有向上的坡度，則使用 Hinge_Cut；如果邊坡連接具有向下的坡度，則使用 Hinge_Fill。
P2	Daylight、Daylight_Cut 或 Daylight_Fill	邊坡點
P3～P6	Daylight、Daylight_Cut	邊坡點
L1	Top、Datum、Slope_Link
L1	Daylight、Daylight_Cut	挖方橫斷面的邊坡連接
L1	Daylight、Daylight_Fill	填方橫斷面的邊坡連接
L2～L5	Top、Datum、Slope_Link、Daylight_Cut	通過地形的坡度的連接
L Last	Top、Datum、Daylight、Daylight Cut	最後一個連接

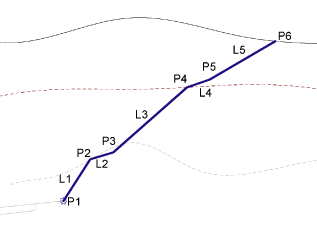

編碼圖
