桁橋 1

此次組合可建立具有可選半擋牆的簡單桁橋造型。

此次組合專用於視覺化而非結構設計。

貼附

貼附點位於橋面完工整地地形上的中心線上。橋樑橫斷面建置在左右兩側。

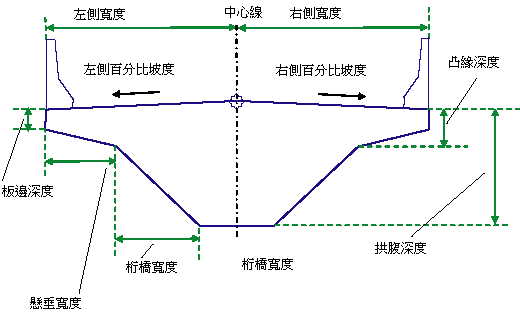

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
左側寬度	橋面左側的寬度	正數	5.34 m 17.8 ft
右側寬度	橋面右側的寬度	正數	5.34 m 17.8 ft
左側 - 使用超高	指定在橋樑左側使用超高坡度。	選項清單：「否」、「內側車道坡度」、「外側車道坡度」	外側車道坡度
預設左側坡度	指定橋樑左側的預設坡度 (如果未指定超高坡度)。	數字	-2.0%
右側 - 使用超高	指定在橋樑右側使用超高坡度。	選項清單：「否」、「內側車道坡度」、「外側車道坡度」	外側車道坡度
預設右側坡度	指定橋樑右側的預設坡度 (如果未指定超高坡度)。	數字	-2.0%
拱腹深度	從橋面邊緣到拱腹的垂直距離	正數	2.0 m 6.67 ft
邊緣深度	邊緣處的橋面厚度	正數	0.150 m 0.5 ft
凸緣深度	從橋面邊緣到凸緣根部的垂直距離	正數	0.300 m 1.0 ft
懸垂寬度	懸垂的寬度	正數	1.2 m 4.0 ft
桁橋寬度	桁橋的寬度	正數	2.0 m 6.67 ft
包含擋牆 省略擋牆	包含或省略橋面每一側的擋牆。	包含/省略	包含

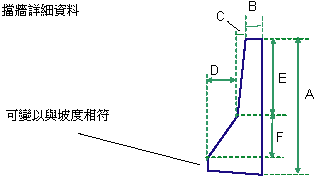

擋牆 A (公釐或英吋)	中央中心處的擋牆高度	正數	810 mm 32 in
擋牆 B (公釐或英吋)	如圖所示	正數	131 mm 4.5 in
擋牆 C (公釐或英吋)	如圖所示	正數	59 mm 2 in
擋牆 D (公釐或英吋)	如圖所示	正數	125 mm 5 in
擋牆 E (公釐或英吋)	如圖所示	正數	557 mm 22 in
擋牆 F (公釐或英吋)	如圖所示	正數	178 mm 7 in

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
左側寬度	可以用於取代固定的「左側寬度」值，並將橋面左側邊緣與偏移關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
右側寬度	可以用於取代固定的「右側寬度」值，並將橋面右側邊緣與偏移關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選

輸出參數

參數	描述	類型
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)

行為

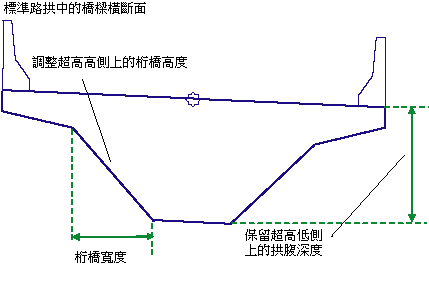

此次組合可根據指定的輸入參數值建置橋面和下部結構的連接。在超高中，並非會旋轉所有結構。在橋樑低側，「拱腹深度」將保留為自橋面頂部邊緣算起的指定值，而在高側，桁橋的高度則調整為至橋面根部的距離。

如果「包含擋牆」為 True，將在左側和右側橋面邊緣加入紐澤西擋牆橫斷面。擋牆底部的坡度將調整，以與橋面坡度相符。

配置模式作業

在配置模式中，此次組合可依輸入參數值指定的那樣繪製橋樑結構和擋牆。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P1、P3	EBD	橋面邊緣
P2	Crown_Deck	橋面上的路拱點
L1、L2	Deck, Top
L3 – L9	Bridge	橋樑地基連接
所有擋牆連接	Barrier
S1	Bridge
S2、S3	Barrier

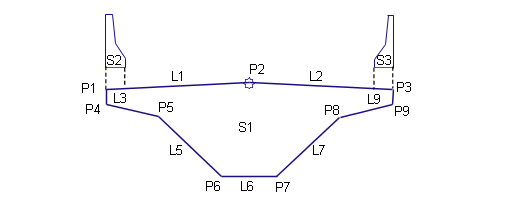

編碼圖
