ConditionalMarkedPoint 次組合會根據在廊道樁號處是否找到標記點名稱，將各種次組合 (例如加寬、路緣和邊溝、溝渠或邊坡) 自動套用至組合。
ConditionalMarkedPoint 次組合可讓參數確定搜尋目標的方向 (向外/向內/雙向)，以及搜尋先前建立的標記點的距離上限和下限。
ConditionalMarkedPoint 次組合是條件次組合，即特殊類型的次組合。您指定的特定條件存在時，條件次組合會自動將指定的次組合加入至組合。
例如，當組合包含 ConditionalMarkedPoint 次組合時，AutoCAD Civil 3D 會分析樁號，以確定在指定的距離和方向內是否存在標記點。至標記點所測得的最小距離與最大距離，自目前的廊道基準線或次組合貼附點起算。根據 ConditionalMarkedPoint 次組合參數，不同類型的次組合會自動加入至組合。
您可將一個或多個 ConditionalMarkedPoint 次組合加入至組合，從而建立簡單或複雜的條件行為。例如，您可以將一組聚合線加入至展示人行道位置的模型。因為線在汽車道與人行道交叉處停止，條件次組合會根據人行道線的存在情況，加入和移除人行道。條件次組合無需將其他組合套用至不需要人行道的廊道。
您使用 ConditionalMarkedPoint 次組合建立組合時，「組合性質」對話方塊的「建構」頁籤中顯示的組合建構表示次組合的處理順序。
使用 ConditionalMarkedPoint 次組合時，請務必注意以下事項：
- AutoCAD Civil 3D 會分析與相對於標記點之次組合關聯的樁號位置，以確定是否找到標記點。
- 將包含 ConditionalMarkedPoint 次組合的組合套用至廊道模型時，僅會將組合的特定部分套用至任何指定的組合建構。
- 因為 ConditionalMarkedPoint 次組合會使用目標，產生廊道前，您必須先在任何 ConditionalMarkedPoint 次組合上設定目標。如果未設定目標，則次組合傳回「找不到」。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
- 與大多數其他次組合不同，ConditionalMarkedPoint 次組合不會在塑型模式中建立任何點、連接或造型。
貼附
此次組合可貼附至任何次組合或組合貼附點。可將後續次組合貼附至 ConditionalMarkedPoint 次組合的終點。
輸入參數
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
| 配置寬度 | 指定在配置模式中繪製的表示此次組合的線的長度。此參數與「配置坡度比」參數配合使用，可讓您定位 ConditionalMarkedPoint 次組合及貼附至其上的次組合，但是在廊道模型中不會有任何影響。 | 正數 |
12.0 ft 3.6 m |
| 配置坡度比 | 指定在配置模式中繪製的表示此次組合的線的坡度比。此參數與「配置寬度」參數配合使用，可讓您定位 ConditionalMarkedPoint 次組合及貼附至其上的次組合，但是在廊道模型中不會有任何影響。 | 數字 |
1:1 (找到) -1:1 (找不到) |
| 情況 | 指定可用於此次組合的情況。如果在最大距離之內找到標記點，則處理「找到」情況。如果未設定標記點名稱或在最大距離內的樁號處找不到標記點，則處理「找不到」情況。 | 找到/找不到 | 找到 |
| 最大距離 | 指定次組合要在其中尋找標記點名稱的最大寬度。如果在指定的距離內找不到標記點名稱，則處理「找不到」情況。 | 正數 |
9999 ft 9999 m |
| 最小距離 | 指定次組合要在其中尋找標記點名稱的最小寬度。 如果在指定的距離內找不到標記點名稱，則處理「找不到」情況。 | 正數 |
0 ft 0 m |
| 搜尋方向 | 指定搜尋目標的方向。 | 向外/向內/雙向 | 雙向 |
| 搜尋原點 | 指定要從基準線定線還是次組合貼附點開始計算距離值。 | 基準線/貼附點 | 基準線 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
執行時間邏輯指定
無。
輸出參數
無。
行為
請參閱描述。
配置模式作業
在配置模式中，此次組合使用「配置寬度」和「配置坡度比」輸入參數值繪製一條線。此線表示組合中套用 ConditionalMarkedPoint 次組合的位置。
點、連接和造型代碼
與大多數其他次組合不同，ConditionalMarkedPoint 次組合不會在塑型模式中建立任何點、連接或造型。

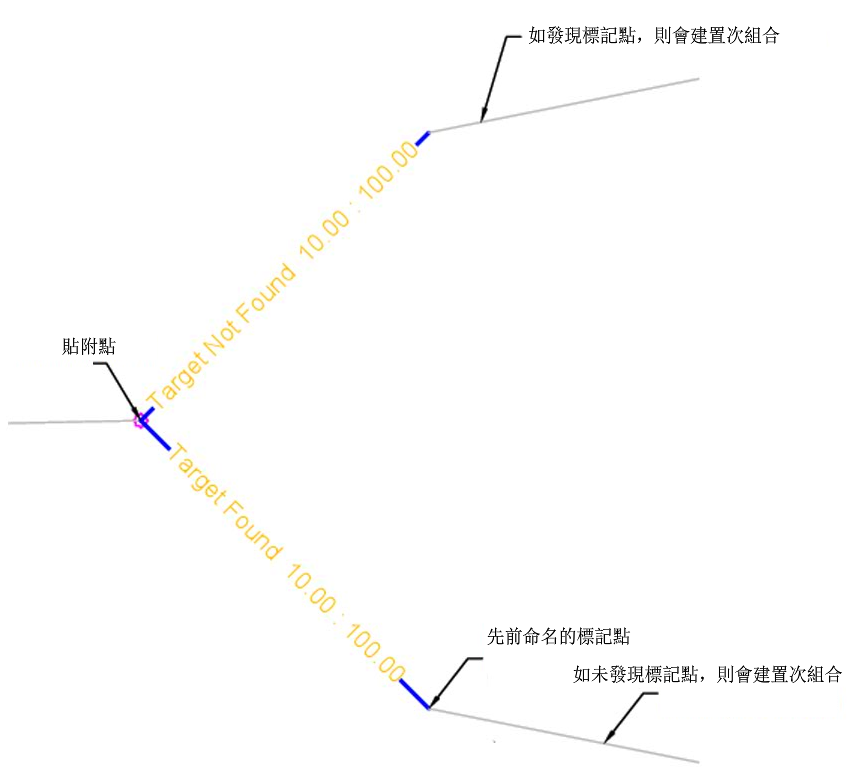

編碼圖
以下編碼圖展示了在配置模式中建立的點和連接。在塑型模式中，不會為此次組合建立任何點、連接或造型代碼。
