ParkingAdjacentToRoad 次組合會建置與現有道路相鄰的停車區。停車場包括現有道路的鋪路區、邊溝和停車場鋪面。停車場鋪面會連接至建議的路緣高程與路緣頂部位置。
貼附點位於道路中心點。此元件可以貼附到左側,也可以貼附到右側。
|

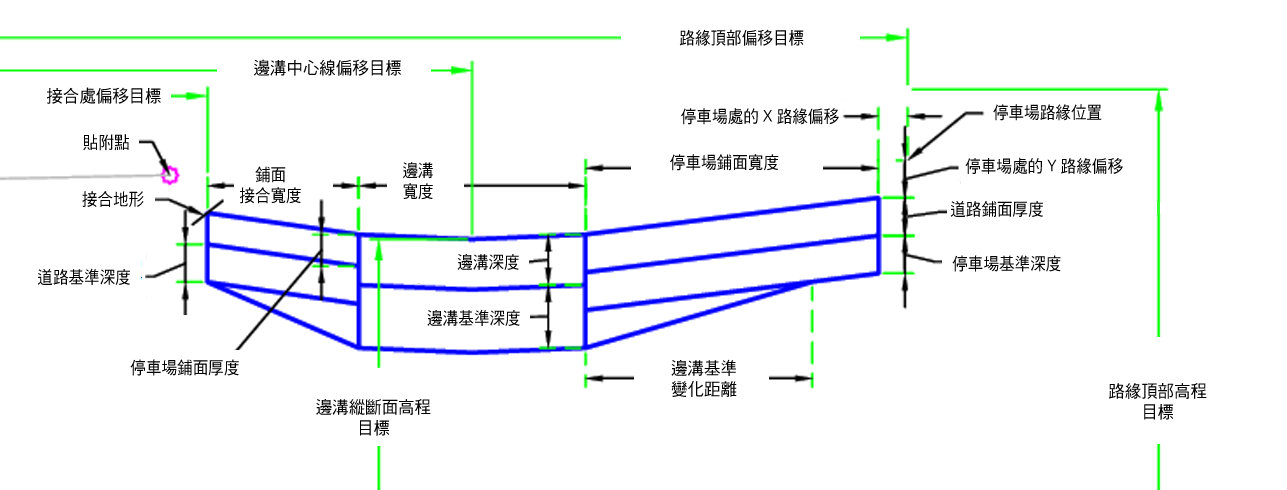

參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 邊溝寬度 | 邊溝全寬 | 正數 |
3 ft 1 m |
| 邊溝深度 | 邊溝深度 | 正數 |
8 in 200 mm |
| 停車場鋪面厚度 | AC 鋪面厚度 | 正數 |
2 in 50 mm |
| 邊溝基準變化距離 | 邊溝基準較厚處的變化 | 正數 |
3 ft 1 m |
| 停車場處的 Y 路緣偏移 | 停車場後方的 Y 路緣偏移 | 數字 |
-0.5 ft -0.150 m |
| 停車場處的 X 路緣偏移 | 停車場後方的 X 路緣偏移 | 數字 |
-0.625 ft -0.19 m |
| 停車場鋪面寬度 | 停車場鋪面寬度 | 正數 |
20.5 ft 6.25 m |
| 邊溝基準深度 | 鋪面接合寬度 | 正數 |
2 ft 0.6 m |
| 停車場基準深度 | 邊溝下方的基準深度 | 正數 |
6 in 150 mm |
| 道路基準深度 | 道路基準深度 | 正數 |
10 in 250 mm |
| 道路鋪面厚度 | 道路鋪面厚度 | 正數 |
3 in 80 mm |
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 接合位置 | 用於確定自貼附點起始的接合寬度。以下物件類型可以用作指定寬度的目標:定線、聚合線、地勢線或測量圖形。 | 必需 |
| 接合地形 | 用於確定接合高程。以下物件類型可以用作指定地形的目標:地形。 | 必需 |
| 路緣頂部偏移 | 用於確定停車場路緣關聯位置的路緣頂部高程。以下物件類型可以用作指定高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。 | 必需 |
| 路緣頂部縱斷面 | 用於確定路緣與邊溝的偏移位置。以下物件類型可以用作指定高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。 | 必需 |
| 邊溝中心線 | 用於確定邊溝中心線位置。以下物件類型可以用作指定寬度的目標:定線、聚合線、地勢線或測量圖形。 | 必需 |
| 邊溝縱斷面 | 用於確定邊溝的中心線高程。以下物件類型可以用作指定高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。 | 必需 |
無。
|
參數 |
描述 |
類型 |
|---|---|---|
| 車道坡度 | 車道坡度 | 數字 |
在貼附點設定初始參考點。尋找路緣頂部縱斷面與偏移值,以確定停車場鋪面外側邊緣的位置。以接合位置目標來確定接合位置。根據接合位置與此點的接合地形目標,尋找接合高程。邊溝位置與邊溝高程是由設定的目標來決定。接著再根據輸入參數來建置邊溝幾何圖形。根據目標接合高程與輸入參數,建置鋪面接合幾何圖形。接著再使用目標值與輸入參數,建置停車場鋪面。
在配置模式中,此次組合會顯示所有使用了寬度與深度輸入參數以及假定目標值的所有連接。

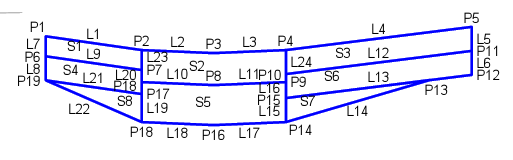

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | Join | 鋪面接合位置 |
| P2 | Gutter_Edge | 邊溝邊緣 |
| P3 | FL | 邊溝流線 |
| P4 | ETW | 車道邊緣 |
| P5 | FS | 完工地形 |
| P12、P15、P17、P19 | Base | 基準 |
| L1、L4 | Top、Pave | 鋪面頂部 |
| L2、L3 | Top、Gutter | 邊溝頂部 |
| L9、L12 | Pavement | 鋪面厚度底部 |
| L10、L11 | Gutter | 邊溝底部 |
| L13、L14、L17、L18、L21、L22 | Datum | |
| S1、S3 | Pave | |
| S2、 | Gutter | |
| S4-S6、S7、S8 | Base |
