SlopeDitch

SlopeDitch 次組合會建立具有後坡及前坡的溝渠。在挖方中，則建立至既有地形的邊坡。在填方中，將建立護道， 然後建立邊坡。

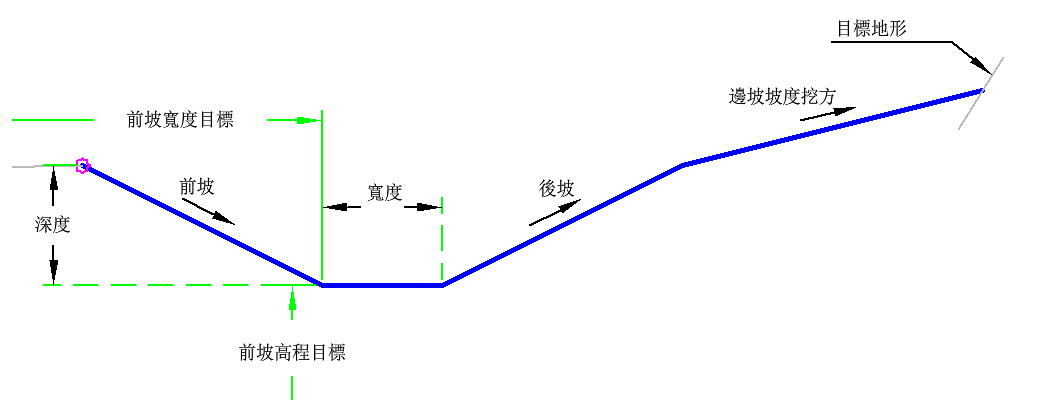

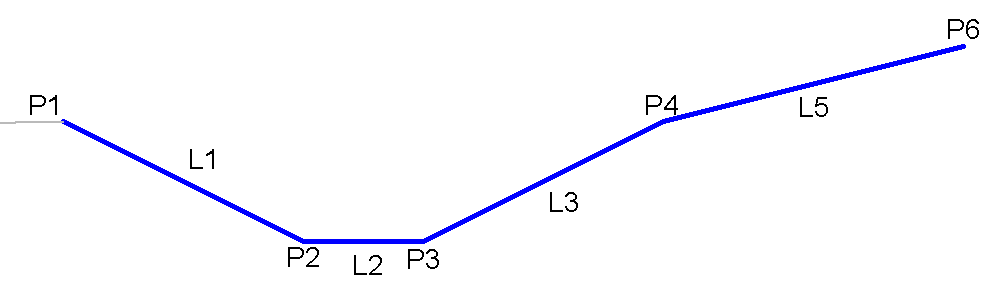

挖方情況：

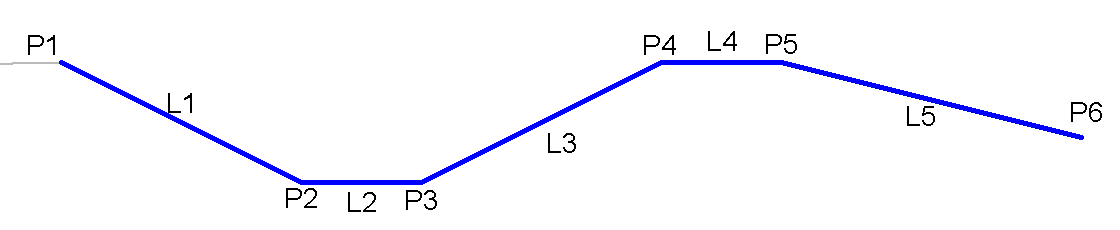

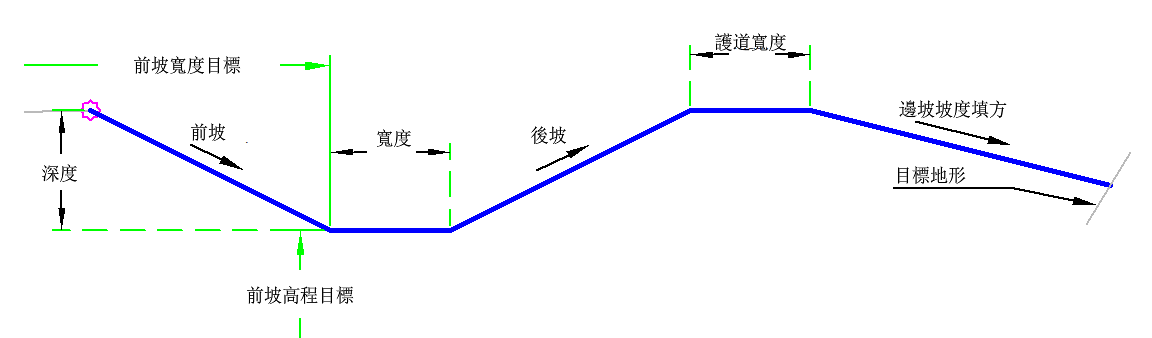

填方情況：

貼附

貼附點位於溝渠之前的整地連接上最內側的點上。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
深度	溝渠的深度是從溝渠外部至鉸接點外部來測量。	數字	3 ft 1 m
寬度	溝渠底部的寬度。	正數	2 ft 0.6 m
前坡	溝渠正面連接的坡度 (x : 1)。永遠向下插入此連接。	正數	2 (: 1)
後坡	溝渠後連接的坡度 (x : 1)。永遠向上插入此連接。	正數	2 (: 1)
護道寬度	後坡之後護道的寬度。	正數	2 ft 0.6 m
邊坡開挖坡度	挖方情況下標準邊坡的坡度。	正數	3 (: 1)
邊坡填方的坡度	填方條件中標準邊坡的坡度。	正數	4 (: 1)

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	可選
前坡高程	可以用於取代前坡坡度和寬度。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
前坡寬度	可以用於取代前坡寬度。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

將建立溝渠前坡、底部和溝渠後坡。然後確定次組合位於後坡頂部的挖方或填方中。如果在填方中，將建立護道，然後建立邊坡。如果在挖方中，將使用邊坡坡度建立邊坡連接。

配置模式作業

在配置模式中，此次組合將顯示組成溝渠的連接以及填方中的護道。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。

點、連接或造型	代碼	描述
P1	鉸接，頂部
P2	Ditch_In，頂部
P3	Ditch_Out，頂部
P4	鉸接，頂部
P5	邊坡，頂部
P6	Berm_Out，頂部
P7	邊坡，頂部
L1	頂部，基準面，溝渠，前坡
L2	頂部，基準面，溝渠
L3	頂部，基準面，溝渠，後坡
L4	頂部，基準面，溝渠，邊坡
L5	頂部，基準面，溝渠
L6	頂部，基準面，溝渠，邊坡

編碼圖

挖方情況：

填方情況：
