基本側坡挖方溝渠

此次組合用於在挖方和填方條件下連接道路邊緣和邊坡點。

挖方情況包含可選的溝渠。如果需要將廊道模型保留為未完成狀態，則可以省略最終邊坡連接。例如，為了使毗鄰地產上的整地地形可以關聯到未完成道路上的鉸接點，可能要這樣做。此次組合是一組入門次組合中的一個，用於進行簡單的道路塑型以及用於自學課程和培訓之目的。

您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯砌的材料。

貼附

對於挖方，貼附點位於溝渠前坡的內側邊緣上；對於填方，貼附點位於邊坡連接的內側邊緣上。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
邊坡連接	包含或省略邊坡連接。	包含/省略	包含
開挖坡度	挖方邊坡連接的坡度	正數	2 : 1
填方坡度	填方邊坡連接的坡度	正數	4 : 1
前坡坡度	溝渠前坡連接的坡度 (僅限於挖方)	正數	4 : 1
前坡寬度	溝渠前坡連接的寬度 (僅限於挖方)	正數	1.2 m 4.0 ft
底部寬度	溝渠底部的寬度	正數	0.6 m 2.0 ft
後坡坡度	溝渠後坡連接的坡度 (僅限於挖方)	正數	4 : 1
後坡寬度	溝渠後坡連接的寬度 (僅限於挖方)	正數	1.2 m 4.0 ft
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套的材料厚度	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套的材料厚度	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套的材料厚度	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

無。

行為

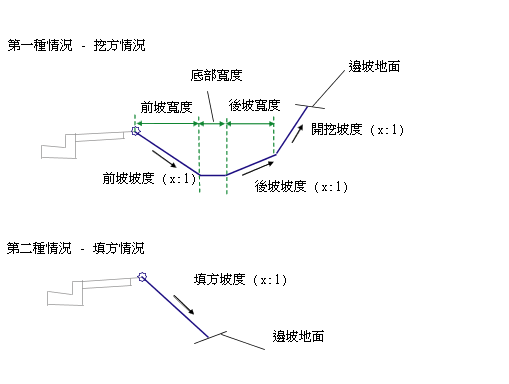

測試貼附點，以確定它位於挖方中還是填方中。如果貼附點位於填方中，則以指定的「填方坡度」將填方邊坡連接延伸到「邊坡地形」。如果貼附點位於挖方中，則加入前坡、溝渠底部和後坡，並以指定的「開挖坡度」將挖方邊坡連接從後坡端點延伸到「邊坡地形」。

此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。透過 Datum 對底部水平連接進行編碼；透過 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

配置模式作業

在配置模式中，此次組合可繪製一般挖方和填方坡度，每端都有箭頭。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

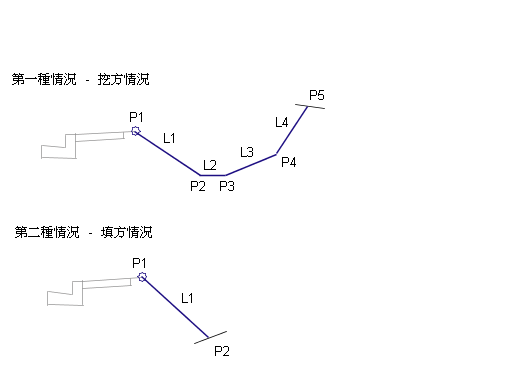

點、連接或造型	代碼	描述
P1	Hinge Hinge_Fill	僅填方條件 - 填方邊坡連接的鉸接點
P2	Ditch_In Daylight Daylight_Fill	僅挖方情況 - 溝渠的內側邊緣僅填方條件 - 邊坡點
P3	Ditch_Out	僅挖方情況 - 溝渠的外側邊緣
P4	Hinge_Cut	僅挖方情況 - 挖方邊坡連接的鉸接點
P5	Daylight Daylight_Cut	僅挖方情況 - 邊坡點
L1 - L4	Top Datum	未鋪路的完工整地地形
L1	Top Datum Daylight Daylight_Fill	填方中的邊坡連接
L4	Top Datum Daylight Daylight_Cut	挖方中的邊坡連接
