此次組合可透過可選襯套和後坡連接建立具有拋物線形底部的明渠。
貼附
貼附點位於底部寬度中點的上方，高度等於「深度」參數。

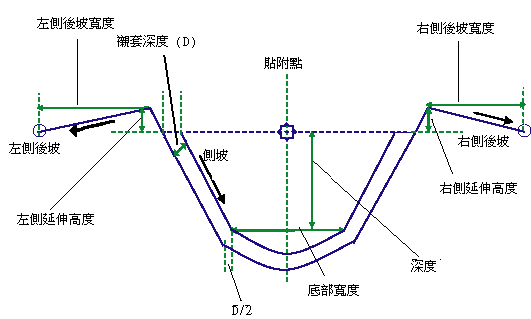

輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 深度 | 從縱坡線高程向下到渠道底部的垂直偏移。 | 正數 |
2.0 m 6.0 ft |
| 底部寬度 | 渠道的底部寬度。 | 正數 |
2.0 m 6.0 ft |
| 曲線嵌合點 | 拋物線曲線上的嵌合點數目 | 正整數 | 7 |
| 側坡 | 渠道側坡 | 數字 | 1 (:1) |
| 襯套深度 | 渠道襯套的深度。將互垂於側坡測量襯套深度，如上圖所示。 | 正數 |
0.1 m 0.33 ft |
| 左側已標記的點 | 左側的最外側渠道點上的可選已標記點；如果未輸入任何代碼，則不會插入已標記的點。 | 字串 | |
| 右側已標記的點 | 右側的最外側渠道點上的可選已標記點；如果未輸入任何代碼，則不會插入已標記的點。 | 字串 | |
| 左側延伸高度 | 渠道左側超出插入點的延伸 | 正數 |
0.5 m 1.67 ft |
| 左側後坡寬度 | 左側的渠道回填寬度 | 正數 |
1.5 m 5.0 ft |
| 左側後坡 | 左側的渠道回填坡度 | 數字 | 4 (:1) |
| 右側延伸高度 | 渠道右側超出插入點的延伸 | 正數 |
0.5 m 1.67 ft |
| 右側後坡寬度 | 右側的渠道回填寬度 | 正數 |
1.25 m 5.0 ft |
| 右側後坡 | 右側的渠道回填坡度 | 數字 | 4 (:1) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 左側延伸高度 | 可用於取代固定的左側延伸高度，並與縱斷面關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 左側後坡寬度 | 可用於取代固定的左側後坡寬度，並與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 左側後坡高程 | 可用於取代固定的左側後坡，並與縱斷面關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 右側延伸高度 | 可用於取代固定的右側延伸高度，並與縱斷面關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 左側後坡寬度 | 可用於取代固定的右側後坡寬度，並與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 左側後坡高程 | 可用於取代固定的右側後坡，並與縱斷面關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
輸出參數
無。
行為
此次組合可使用輸入參數建置明渠造型。貼附點通常位於關聯的定線和縱斷面處基準線的起點。在底部的左下和右下側坡連接處，使用指定的「底部寬度」參數定位點。將在這兩點之間繪製拋物線曲線，前坡度比和後坡度比等於指定的「側坡」參數。拋物線曲線的長度等於「底部寬度」值。使用「曲線嵌合點」參數在嵌合的連接中繪製此拋物線曲線。如果嵌合索引為奇數，則會在次組合貼附點的正下方加入一個點。
對於渠道襯套深度，如果為「襯套深度」參數指定非零正值，則會在渠道周圍繪製材料襯套。將互垂於側坡測量襯套深度，如上圖所示。如果為「襯套深度」指定零值，則不會插入任何連接。
同樣，如果為左側或右側延伸和後坡寬度指定零值，則會省略或不會繪製那些連接。可透過縱斷面目標參數關聯控制延伸高度。同樣，可透過縱斷面目標參數指定最外側後坡點的高度。若要將最外側後坡點強行設定為渠頂部高度，請將該點與貼附有此組合的渠的完工整地地形縱斷面進行關聯。
如果省略「後坡寬度」，則已標記的點將位於渠高度延伸的外側點上。如果也省略渠道高度延伸連接，則已標記的點位於渠道頂部的最外側點上。
在 Civil 3D 2010 和舊版中，均垂直測量「襯套深度」參數。在 Civil 3D 2011 和更高版中，將互垂於側坡測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。
配置模式作業
在配置模式中，此次組合將依使用輸入參數所定義的那樣從貼附點開始進行繪製。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點/連接 | 代碼 | 描述 |
|---|---|---|
| P1 | Channel_Flowline | 渠道底部的中點 |
| P2、P3 | Channel_Bottom | |
| P4、P5 | Channel_Top | |
| P6、P7 | Channel_Extension | |
| P8、P9 | Channel_Backslope | |
| P13 | ||
| L1、L2、L3 | Datum, Channel_Bottom 和 Top (如果未使用襯套) | |
| L4 至 L7 | Datum, Top | |
| L8 至 L12 | Channel_Bottom 和 TOP (如果使用襯套) | |
| S1 | Lining_Material | 渠道襯套材料 |

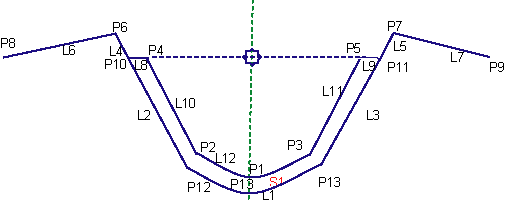

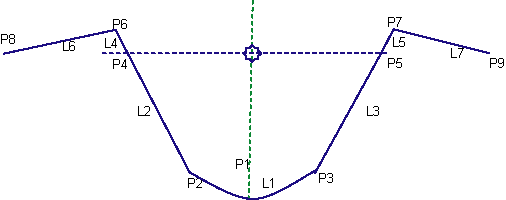

編碼圖
