SimpleTunnel 次組合用於簡單通道式或方形管路。它使用您輸入的高度、寬度和材料厚度。
貼附
貼附點位於通道之前的連接上最上側的點上。

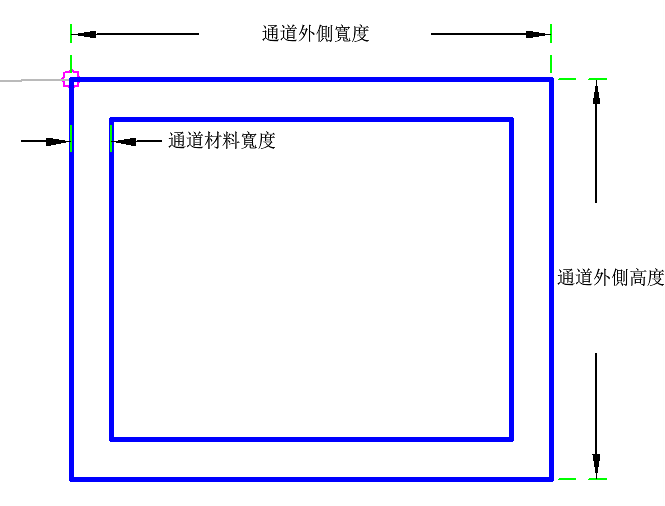

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 通道材料寬度 | 牆、樓板和通道頂部的寬度。 | 正數 |
1 ft 0.3 m |
| 通道外側高度 | 通道外側的高度。 | 正數 |
10 ft 3 m |
| 通道外側寬度 | 通道外側的寬度。 | 正數 |
12 ft 3.5 m |
目標參數
無。
執行時間邏輯指定
無。
輸出參數
無。
行為
使用輸入參數建立點、連接和造型。
配置模式作業
在配置模式中，此次組合將顯示組成通道的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 頂部，TopInsideTunnel | 頂部內側通道 |
| P2 | 頂部，TopOutsideTunnel | 頂部外側通道 |
| P3 | 基準面，BottomOutsideTunnel | 底部外側通道 |
| P4 | 頂部，BottomInsideTunnel | 通道內牆底部 |
| P5 | TunnelInsideWall_TopIn | 通道內牆頂部內側 |
| P6 | TunnelInsideWall_TopOut | 通道內牆頂部外側 |
| P7 | TunnelInsideWall_BottomIn | 通道內牆底部內側 |
| P8 | TunnelInsideWall_BottomOut | 通道內牆底部外側 |
| L2 - L4 | Datum | |
| L5 | TopInnerWall | 頂部內壁 |
| L6 | InnerWallInside | 內牆內側 |
| L7 | InnerWallOutside | 內牆外側 |
| L8 | BottomInnerWall | 底部內壁 |
| L9 | AttachPoint | 貼附點 |
| S1 | MaterialRemoved | 材料已移除 |
| S2 | TunnelMaterial | 通道材料 |

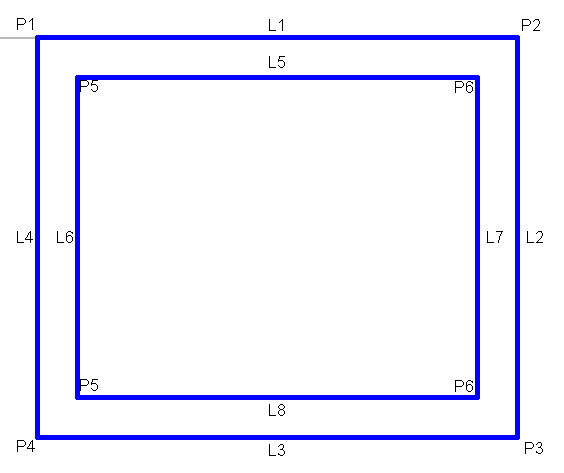

編碼圖
