基本變化車道

此次組合可建立具有完工整地地形和基層的簡單車道，其中車道邊緣可以與定線或縱斷面關聯。

此次組合是一組入門次組合中的一個，用於進行簡單的道路塑型以及用於自學課程和培訓之目的。

貼附

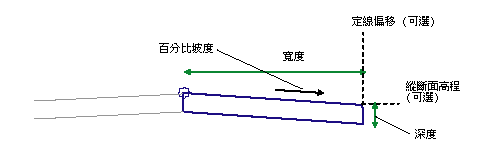

(a) 如果插入點為路拱，則貼附點位於完工整地地形上車道的內側邊緣，(b) 如果插入點位於車道邊緣，則貼附點位於車道的外側邊緣。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
插入點	指定路拱或車道邊緣處車道的插入點	選項清單：「路拱」、「車道邊緣」	Crown
內側路拱點	指定將車道的內側邊緣編碼為 Crown	是/否	是
寬度	車道的寬度	正數	3.6 m 12.0 ft
深度	從完工整地地形到基層的深度	正數	0.2 m 0.67 ft
百分比坡度	車道的百分比坡度	數字	-2%
變化	描述將定線、縱斷面或兩者用作目標參數時次組合的行為方式。選項清單包含以下內容：保留偏移和高程保留高程，變更偏移保留坡度比，變更偏移保留偏移，變更高程變更偏移和高程	功能表	保留偏移和高程

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊緣偏移	可以用於取代固定的「寬度」值，並將車道邊緣與偏移關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
邊緣高程	可以用於取代固定的「坡度」，並將車道邊緣與高程關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

無。

此次組合可提供簡單的行巷道，可以可變寬度關聯到定線，也可以可變坡度關聯到縱斷面。行為取決於選取的變化類型：

變化類型	描述
保留偏移和高程	將車道的寬度和坡度保留為「寬度」和「百分比坡度」輸入參數值。
保留高程，變更偏移	根據「寬度」和「百分比坡度」輸入參數值計算車道邊緣的高程。然後將寬度關聯到偏移定線。
保留坡度比，變更偏移	調整寬度以與偏移定線關聯。對於調整後的寬度，保留「百分比坡度」輸入值。
保留偏移，變更高程	將寬度保留為「寬度」輸入參數值。將車道邊緣的高程關聯到偏移縱斷面。
變更偏移和高程	將寬度關聯到偏移定線並調整坡度以將車道邊緣的高程關聯到偏移縱斷面。

在配置模式中，此次組合可使用輸入參數繪製車道。

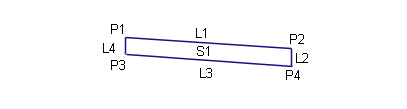

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
