InfiltrationTrench 次組合會插入連接以建立入滲溝。此次組合是以 2014 年二月發佈的《洛杉磯郡低衝擊開發標準手冊》(County of Los Angeles Low Impact Development Standards Manual) 規定為基準。
請確認使用的標註符合參考文件的解譯。

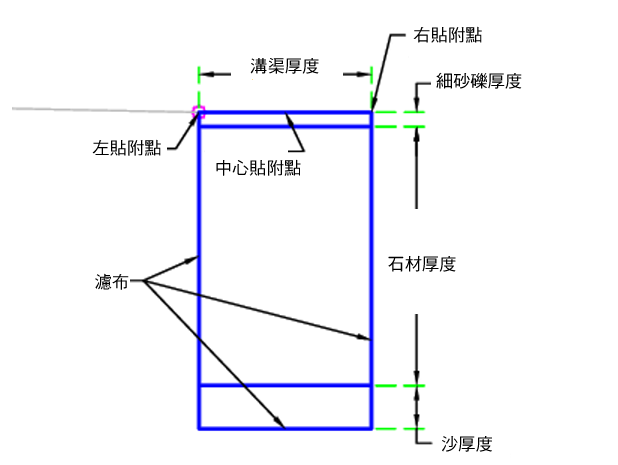

貼附
貼附點位於入滲溝的左上方、正上方或右上方。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 細砂礫厚度 | 細砂礫厚度 | 數字 |
0.67 ft 0.20 m |
| 包含濾布？ | 顯示細砂礫下方是否有濾布 | 是/否 | 是 |
| 石材厚度 | 石材圖層的厚度 | 正數 |
3 ft 1 m |
| 沙厚度 | 沙圖層厚度 | 數字 |
0.5 ft 0.15 m |
| 溝渠寬度 | 溝渠的寬度 | 正數 |
2 ft 0.60 m |
| 貼附點 | 貼附點 | 左/右/中心 | 左 |
執行時間邏輯指定
無。
輸出參數
無。
行為
在貼附點設定初始點。此次組合會建置入滲溝的造型。
配置模式作業
在配置模式中，此次組合會根據指定的輸入參數來顯示滲透元件。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1、P2 | PeaGravel | 細砂礫圖層頂部 |
| P3、P4 | 石材 | 石材圖層頂部 |
| P5 - P6 | 沙 | 沙圖層頂部 |
| P7-P8 | Sand_Datum | 沙圖層底部 |
| L1 | Top | 頂部圖層 |
| L2 | PeaGravel、FilterFabric | 細砂礫圖層；若將「包含濾布」參數設為「是」，則會包含濾布 |
| L3、L4 | Sand、Datum | 沙圖層頂部 |
| S1 | 石材 | 石材圖層 |
| S2 | 沙 | 沙圖層 |
| S3 | PeaGravel | 細砂礫圖層 |
編碼圖
