ClarkCountyBasicDaylight

ClarkCountyBasicDaylight 次組合可插入連接，以建立具有路肩的挖方或填方集水坡度。您可以定義挖方條件下的溝渠。

請確認使用的標註符合您對標準平面圖的解譯。

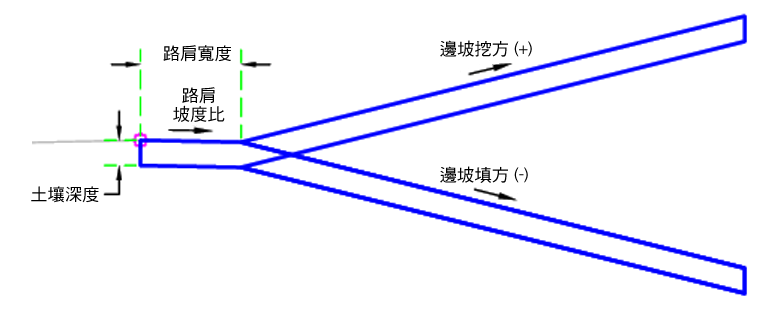

情況 1：使用溝渠

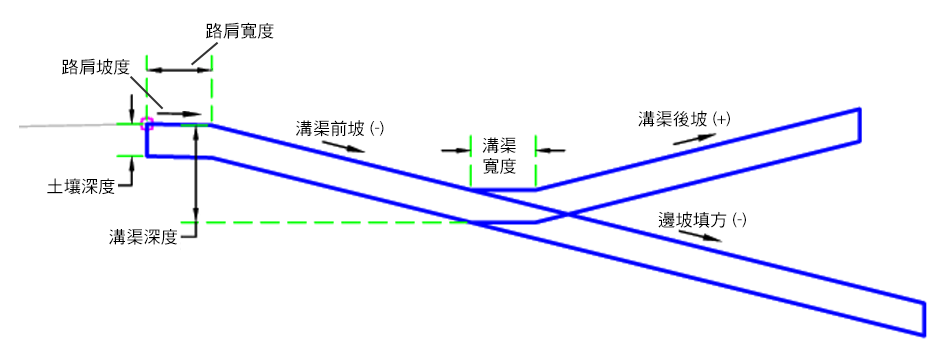

情況 2：不使用溝渠

貼附

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
Daylight_Cut (+)	邊坡開挖坡度	正數	4 ( : 1)
Daylight_Fill (-)	邊坡填方坡度	負數	-4 ( : 1)
路肩寬度	可選路肩寬度	正數	1 ft 0.3 m
路肩坡度	僅限使用路肩時	數字	-2 (%)
土壤深度	可選土壤深度	正數	0.5 ft 0.15 m
溝渠深度	自貼附點起算的溝渠深度	數字	1 ft 0.3 m
溝渠前坡 (-)	溝渠前坡	數字	-4 ( : 1)
Ditch BackSlope (+)	溝渠後坡	正數	4 ( :1 )

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需
Elevation	可以用於取代溝渠底部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

在貼附點設定初始路肩或鉸接點。如果路肩寬度大於零，則建置路肩。根據目標地形檢查鉸接點高程，以確定橫斷面是位於挖方情況還是填方條件中。若位於挖方且需要建置溝渠，則會確定好溝渠。然後再使用指定的「邊坡坡度」，計算目標地形的截斷點。

配置模式作業

在配置模式中，此次組合將初始填方坡度繪製為 5 ft (1.5 m)。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Shldr	有路肩時
P1	Hinge	無路肩時
P2	Shldr	路肩
P3	Daylight、Daylight_Cut	邊坡點和用於挖方情況的邊坡點
P4	Daylight、Daylight_Fill	邊坡點和用於填方情況的邊坡點
P9	Ditch_In	溝渠的內側底部
P10	Ditch_Out	溝渠的外側底部
L1	Top、Shldr	路肩頂部
L2	Daylight、Daylight_Cut、Top、Datum	挖方橫斷面的邊坡連接。土壤深度大於 0 時，會省略 Datum 代碼。
L3	Daylight、Daylight_Fill、Top、Datum	填方橫斷面的邊坡連接。土壤深度大於 0 時，會省略 Datum 代碼。
L11	Top、Datum、Ditch	溝渠連接。土壤深度大於 0 時，會省略 Datum 代碼。
L4、L5、L10、L13	Datum	底部連接代碼
S1	Soil	土壤造型代碼

編碼圖

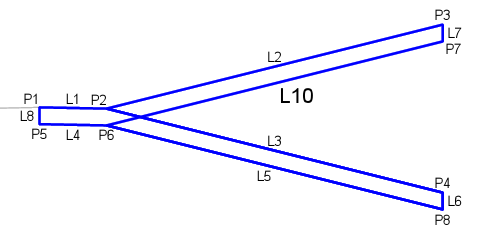

情況 1：使用溝渠

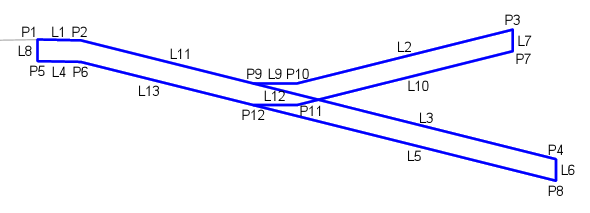

情況 1：不使用溝渠
