此次組合的行為與凹陷邊坡次組合類似，同時還具有以下其他行為：
在填方條件下，護道是可選的。如果不包括任何護道，則會加入平整區域坡度，然後加入邊坡填方坡度。
「溝渠寬度」可以透過可選定線來控制。「護道寬度」和「護道高度」可以分別透過定線和縱斷面來控制。此外，放置有襯套的材料需要包括從鉸接點向外到既有地形之邊坡的組合的所有連接。
貼附
貼附點位於流域前坡的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 邊坡連接 | 包括或忽略邊坡連接 | 包含/省略 | 包含 |
| 護道 | 在填方中包括或忽略護道 | 包含/省略 | 省略 |
| 前坡坡度 | 流域前坡連接的坡度 | 正數 | 3 ( : 1) |
| 前坡寬度 | 前坡的寬度 | 正數 |
1.2 m 4.0 ft |
| 流域深度 | 從前坡連接底部開始計算的流域底部的深度 | 正數 | 0.0 |
| 流域坡度 | 流域兩側的坡度 | 正數 | 4 (:1) |
| 流域寬度 | 流域的寬度 | 正數 |
1.8 m 6.0 ft |
| 護道寬度 | 在填方條件下使用的護道的寬度 | 正數 |
1.8 m 6.0 ft |
| 開挖坡度 | 挖方情況中邊坡連接的坡度 | 正數 | 3 ( : 1) |
| 平整區域寬度 | 加入填方連接之前的平整區域寬度 | 正數 |
6 m 20 ft |
| 平整區域坡度 | 平整區域坡度 | 正數 | 6 (:1) |
| 填方坡度 | 填方條件中邊坡連接的坡度 | 正數 | 3 ( : 1) |
| 捨入選項 | 指定是否在集水點處捨入邊坡連接 | 選項清單：「無」、「圓形」、「拋物線」 | 無 |
| 捨入方式 | 指定捨入所使用的參數 | 選項清單：「長度」、「半徑」 | 長度 |
| 捨入參數 | 指定長度或半徑的值 | 正數 |
0.5 m 1.5 ft |
| 捨入嵌合 | 指定捨入連接 (最多 10 個連接) 上間斷點的數目 | 正整數 | 6 |
| 放置有襯套的材料 | 指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。 | 字串 | 無 |
| 坡度限制 1 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 1 : 1 |
| 材料 1 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 12 英吋 |
| 材料 1 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 拋石 |
| 坡度限制 2 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 2 : 1 |
| 材料 2 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 6 英吋 |
| 材料 2 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 拋石 |
| 坡度限制 3 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 4 : 1 |
| 材料 3 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 4 英吋 |
| 材料 3 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 播草 |
| 材料 4 厚度 | 指定要在平坦坡度情況下套用的材料厚度 | 正數 | 6 英吋 |
| 材料 4 名稱 | 指定要在平坦坡度情況下使用的材料名稱 | 字串 | Gravel |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 流域寬度定線 | 可以用於取代固定的「流域寬度」。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 護道寬度定線 | 可以用於取代固定的「護道寬度」。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 流域高程 | 可用於取代固定的流域深度值，並將流域的高程關聯到縱斷面。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 護道高度縱斷面 | 可以用於取代護道的高度。以下物件類型可以用作指定此高度的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 邊坡地形 | 邊坡地形的名稱。以下物件類型可以用作指定此地形的目標：地形。 | 必需 |
輸出參數
無。
行為

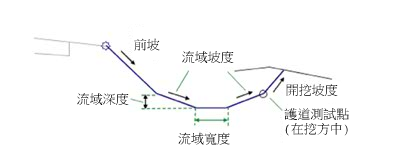

此次組合可建置流域前坡以及向外延伸至流域測試點的流域的連接。如果已指定縱斷面，則前坡的寬度會隨流域縱斷面而變化。如果流域測試點位於挖方中，則以指定的「開挖坡度」計算目標地形上的邊坡截斷點。
如果流域測試點位於填方中，並且已將「護道」設定為「包括」，則會加入護道頂部連接，並以指定的「填方坡度」計算目標地形上的邊坡截斷點。如果將「省略邊坡連接」設定為 True，則不會插入邊坡連接。如果護道頂部連接與目標地形相交，則橫斷面終止於交點。

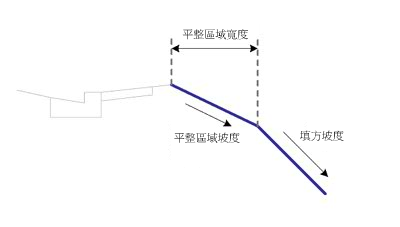

如果流域測試點位於填方中，並且已將「護道」設定為「忽略」，則會以「平整區域坡度」從貼附點加入連接，直至達到「平整區域寬度」。然後以指定的填方坡度將邊坡連接加入至目標地形。如果平整區域連接與既有地形相交，則此連接將在此交點處停止。
如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。
如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。由這些材料封閉的造型的編碼中具有材料名稱 (材料 1 名稱、材料 2 名稱或材料 3 名稱)。
在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。
配置模式作業
在配置模式中，此次組合可透過指定的輸入參數值來繪製前坡、流域側坡和流域底部。挖方和填方條件下的連接均以虛線顯示，邊坡連接的寬度以指定的坡度向外延伸 3 公尺 (或 10 英呎)。邊坡連接終止於向外指向的箭頭。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點、連接或造型 | 代碼 | 描述 |
|---|---|---|
| P3 | Ditch_In | 流域的內側底部 |
| P4 | Ditch_Out | 流域的外側底部 |
| P5 | Hinge、Hinge_Cut | 在挖方情況下使用的鉸接點 |
| P6 | Hinge、Hinge_Fill | 在填方條件下使用的鉸接點 |
| P7 | Daylight、Daylight_Cut 或 Daylight_Fill | 邊坡點和用於挖方或填方條件的邊坡點 |
| 所有連接 | Top, Datum | |
| L6 | Top、Datum、Daylight、Daylight_Cut | 挖方橫斷面的邊坡連接 |
| L3 | Ditch | |
| L1、L2、L4 | Slope_Link | |
| L5 | 梯級 | |
| L6 | Top、Datum、Daylight、Daylight_Fill | 填方橫斷面的邊坡連接 |

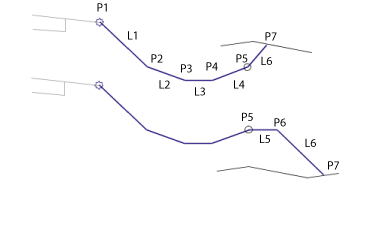

編碼圖
