此次組合可從定義中央 (傾斜以允許使用左側轉彎車道) 邊緣的定線以固定的坡度比向外插入一條或多條行巷道。

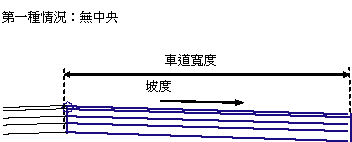

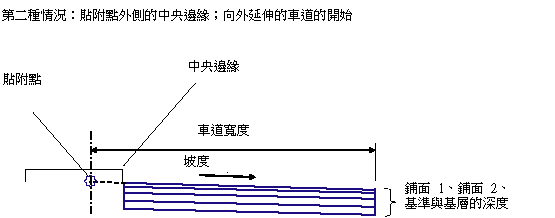

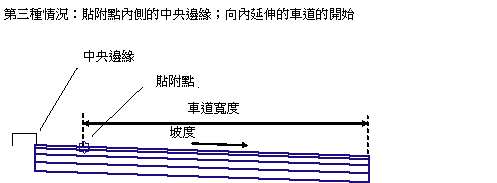

定義中央邊緣的定線有時不顯示 (第一種情況)、有時位於道路中心線之外 (第二種情況)，還有時位於中心線之內 (第三種情況)。若要使用此次組合，您應具有單獨的可定義中央左側邊緣和右側邊緣的定線。可能需要為每個個別中央定義單獨的廊道模型區域。
貼附
如果沒有中央，則貼附點位於內側車道邊緣所在的位置。這通常位於組合基準線上，但也可能位於組合上的任何標識點處。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定要將次組合放置在哪一側 |
左/右 |
右 |
|
車道寬度 |
無中央時的車道寬度，即從貼附點到外側車道邊緣的寬度。 |
數字 |
3.6 m 12.0 ft |
| 使用超高坡度 |
指定以使用超高坡度 |
選項清單 | 否 |
| 坡度方向 |
指定將造型坡度方向設為遠離路拱或向路拱 |
選項清單 | 遠離路拱 |
|
預設坡度 |
如果未指定超高坡度，則指定車道預設坡度。 |
正數 |
- 2.0% |
|
內側調整 |
在「中央邊緣」定線與實際車道邊緣 (例如路緣背面) 之間具有固定偏移時使用。調整計算出的「車道寬度」以指出偏移 (請參閱圖)。 |
正數 |
0.0 |
|
外側調整 |
在「外側車道寬度」定線與實際的車道邊緣 (例如路緣背面) 之間具有固定偏移時使用。調整計算出的「車道寬度」以指出偏移 (請參閱圖)。 |
正數 |
0.0 |
|
鋪路 1 深度 |
完工整地地形和鋪路 1 之間的深度 (零表示忽略) |
數值 (非負數) |
0.025 m 0.083 ft |
|
鋪路 2 深度 |
鋪路 1 和鋪路 2 之間的深度 (零表示忽略) |
數值 (非負數) |
0.025 m 0.083 ft |
|
基準深度 |
鋪路 1 和基準之間的深度 (零表示忽略) |
數值 (非負數) |
0.100 m 0.333 ft |
|
基層深度 |
基層圖層在貼附點處的深度 (零表示省略) |
數值 (非負數) |
0.300 m 1.0 ft |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
中央邊緣 |
可以用於改變車道的起點偏移，使該車道沿著中央邊緣定線。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
車道寬度 |
可以用於改變車道的終點偏移，使該車道沿著車道邊緣定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
外側高程 |
可用於取代標準車道坡度，並將行巷道的外側邊緣關聯到縱斷面的高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 |
可選 |
輸出參數
|
參數 |
描述 |
類型 |
|---|---|---|
|
車道寬度 |
車道的寬度 |
數字 |
|
車道百分比坡度 |
車道的百分比坡度 |
數字 |
行為
外側車道邊緣：可以透過固定的數字寬度定義外側車道邊緣的寬度，或者可以使用定線取代該寬度。除非指定了「外側高程」縱斷面，否則將透過為車道的寬度套用指定的坡度來確定高程。在這種情況下，會將外側邊緣高程關聯到縱斷面並且也會相應地調整坡度。

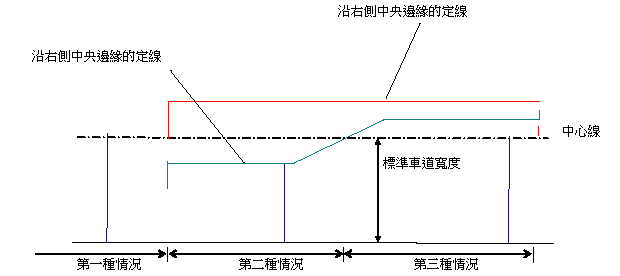

根據上圖中展示的三種情況計算內側車道邊緣的位置。如果未指定任何「中央邊緣」定線，或者未在樁號處找到指定的定線，則會將內側邊緣保留在貼附點處 (第一種情況)。如果指定了「中央邊緣」定線，並且該定線位於車道的貼附點外，則將從貼附點處以車道坡度向外移動內側邊緣 (第二種情況)。如果「中央邊緣」定線位於車道的貼附點內，則將從貼附點處以車道坡度向內移動內側邊緣 (第三種情況)。
內側調整和外側調整：當用於「中央邊緣」或車道邊緣的定線與實際車道邊緣之間具有固定偏移時，將提供「內側調整」和「外側調整」參數。例如，用於「中央邊緣」的定線可能位於路緣背面而非鋪面邊緣上。在這種情況下，應將「內側調整」參數設定為路緣的寬度。
配置模式作業
在配置模式中，此次組合顯示組成指定寬度和坡度的車道的連接。如果指定了超高坡度 (LI 或 LO)，將以 -2% 的坡度顯示連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
|
P1、P2 |
ETW |
完工整地地形上的車道邊緣 |
|
P3、P4 |
ETW_Pave1 |
鋪路 1 圖層上的車道邊緣 |
|
P5、P6 |
ETW_Pave2 |
鋪路 2 圖層上的車道邊緣 |
|
P7、P8 |
ETW_Base |
基本圖層上的車道邊緣 |
|
P9、P10 |
ETW _Sub |
基層圖層上的車道邊緣 |
|
L1 |
Top, Pave |
完工整地地形地面 |
|
L2 |
Pave1 |
鋪路 1 地形 |
|
L3 |
Pave2 |
鋪路 2 地形 |
|
L4 |
Base |
基準地形 |
|
L5 |
SubBase, Datum |
基層地形 |
|
S1 |
Pave1 |
完工整地地形與鋪路 1 之間的區域 |
|
S2 |
Pave2 |
鋪路 1 與鋪路 2 之間的區域 |
|
S3 |
Base |
鋪路 2 與基準之間的區域 |
|
S4 |
SubBase |
基準和基層之間的區域 |

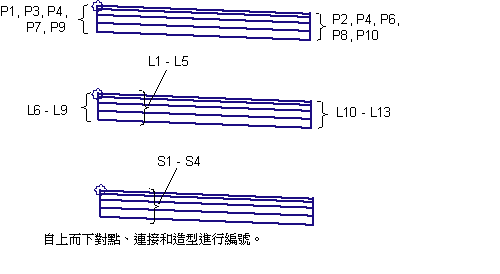

編碼圖
